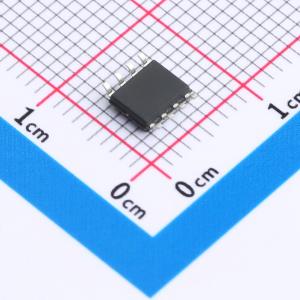

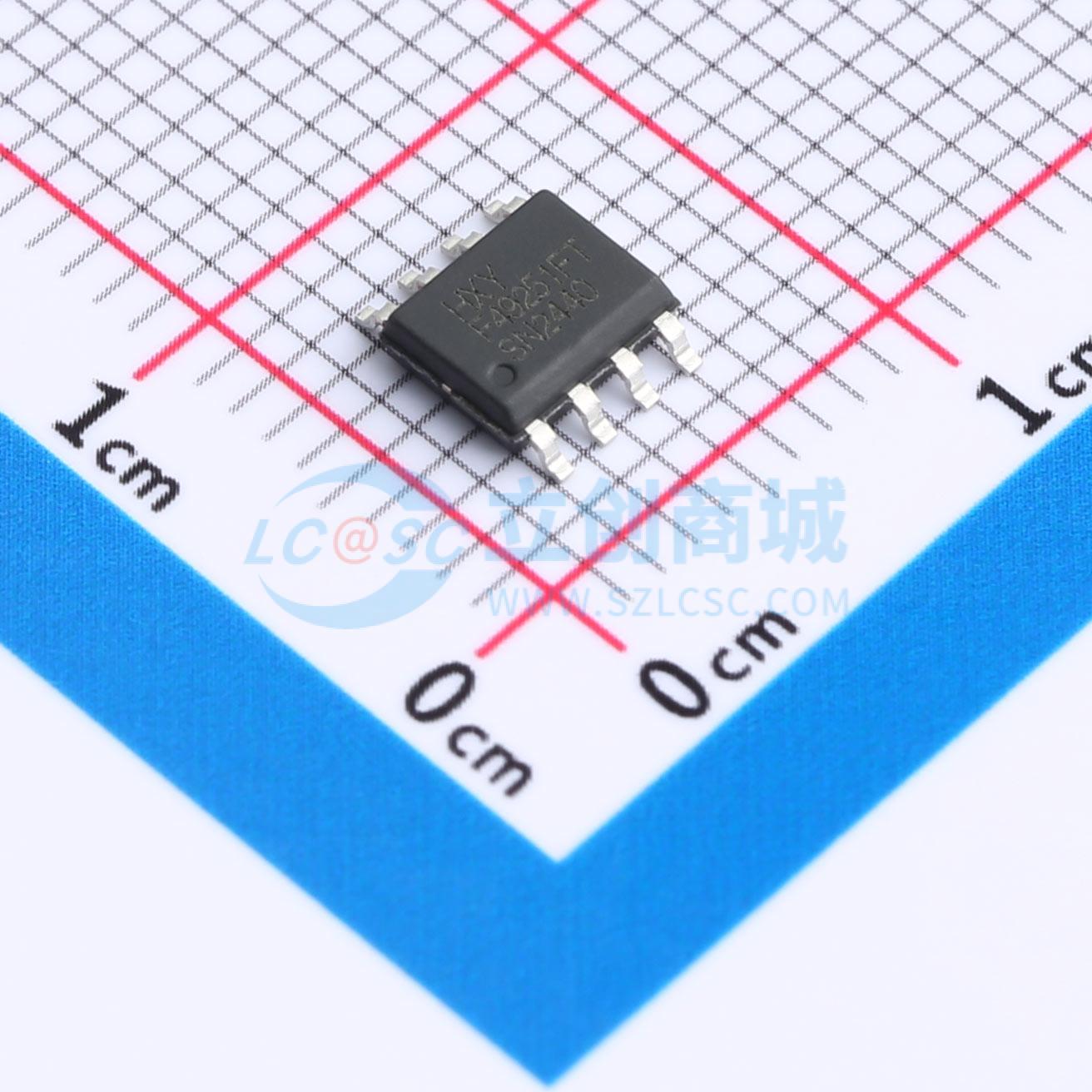

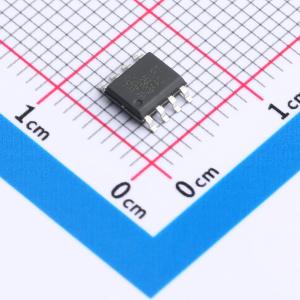

HSI4925DDYT1GE3实物图
  • HSI4925DDYT1GE3商品缩略图
  • HSI4925DDYT1GE3商品缩略图
  • HSI4925DDYT1GE3商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

HSI4925DDYT1GE3

P沟道 耐压:30V 电流:8.5A

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
这款P+P沟道场效应管(MOSFET)设计用于需要高效能和可靠性的电子电路中,支持的最大连续漏极电流为11A,能够承受最高达30V的漏源电压。其导通电阻仅为14mΩ,有助于降低能耗并减少工作时产生的热量。栅源电压范围达到20V,适用于要求精确控制与快速响应的应用场合,如消费电子产品中的电源管理和信号处理等领域。凭借其优秀的电气特性和紧凑的封装形式,该MOSFET成为众多便携式及家用电器内部电路的理想选择。
商品型号
HSI4925DDYT1GE3
商品编号
C42401261
商品封装
SOP-8​
包装方式
编带
商品毛重
0.128283克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量2个P沟道
漏源电压(Vdss)30V
连续漏极电流(Id)8.5A
导通电阻(RDS(on))28mΩ@4.5V
耗散功率(Pd)1.5W
阈值电压(Vgs(th))2.5V
属性参数值
栅极电荷量(Qg)12.6nC@4.5V
输入电容(Ciss)1.345nF
反向传输电容(Crss)158pF
工作温度-55℃~+150℃
配置-
类型P沟道
输出电容(Coss)194pF

商品概述

HSI4925DDYT1GE3采用先进的沟槽技术和设计,可提供出色的导通电阻(RDS(ON))和低栅极电荷。它可用于多种应用。

商品特性

  • 漏源电压(VDS) = -30V,漏极电流(ID) = -8.5A
  • 当栅源电压(VGS) = -10V时,导通电阻(RDS(ON)) < 18mΩ
  • 当栅源电压(VGS) = -4.5V时,导通电阻(RDS(ON)) < 28mΩ

应用领域

  • PWM应用
  • 负载开关
  • SOP - 8封装
  • 双P沟道MOSFET
