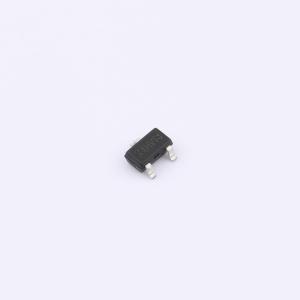

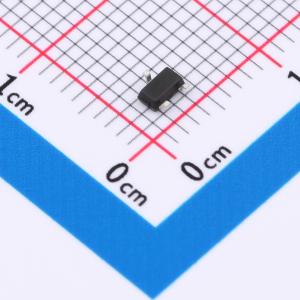

温馨提醒：图片仅供参考，商品以实物为准
AO3406-HXY
1个N沟道 耐压:30V 电流:5.8A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AO3406 是一款N沟道MOSFET，采用小型SOT-23-3L封装，特别适用于有限空间内的电路布局。本器件额定电压VDSS为30V，峰值电流ID高达5.8A，展现出优越的电力驱动能力。其导通电阻RD(on)低至22mΩ，有效降低系统内阻，提升整体能效。AO3406 是电源转换、负载开关控制以及低压马达驱动等应用场合的理想半导体组件，以稳定的性能和紧凑设计满足多样化电路需求。
- 商品型号
- AO3406-HXY
- 商品编号
- C22367326
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.0335克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5.8A | |
| 导通电阻(RDS(on)) | 28mΩ@10V | |
| 耗散功率(Pd) | 1.4W | |
| 阈值电压(Vgs(th)) | 2.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 5.2nC@10V | |
| 输入电容(Ciss) | 255pF | |
| 反向传输电容(Crss) | 35pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 45pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
AO3406采用先进的沟槽技术,可提供出色的RDS(ON)、低栅极电荷,并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 30 V
- ID = 5.8 A
- RDS(ON)< 28 mΩ@ VGS=10 V
应用领域
- 电池保护
- 负载开关
- 不间断电源
