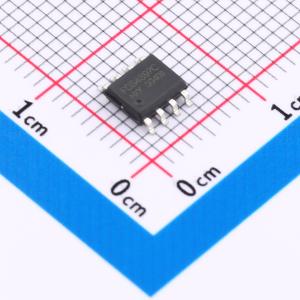

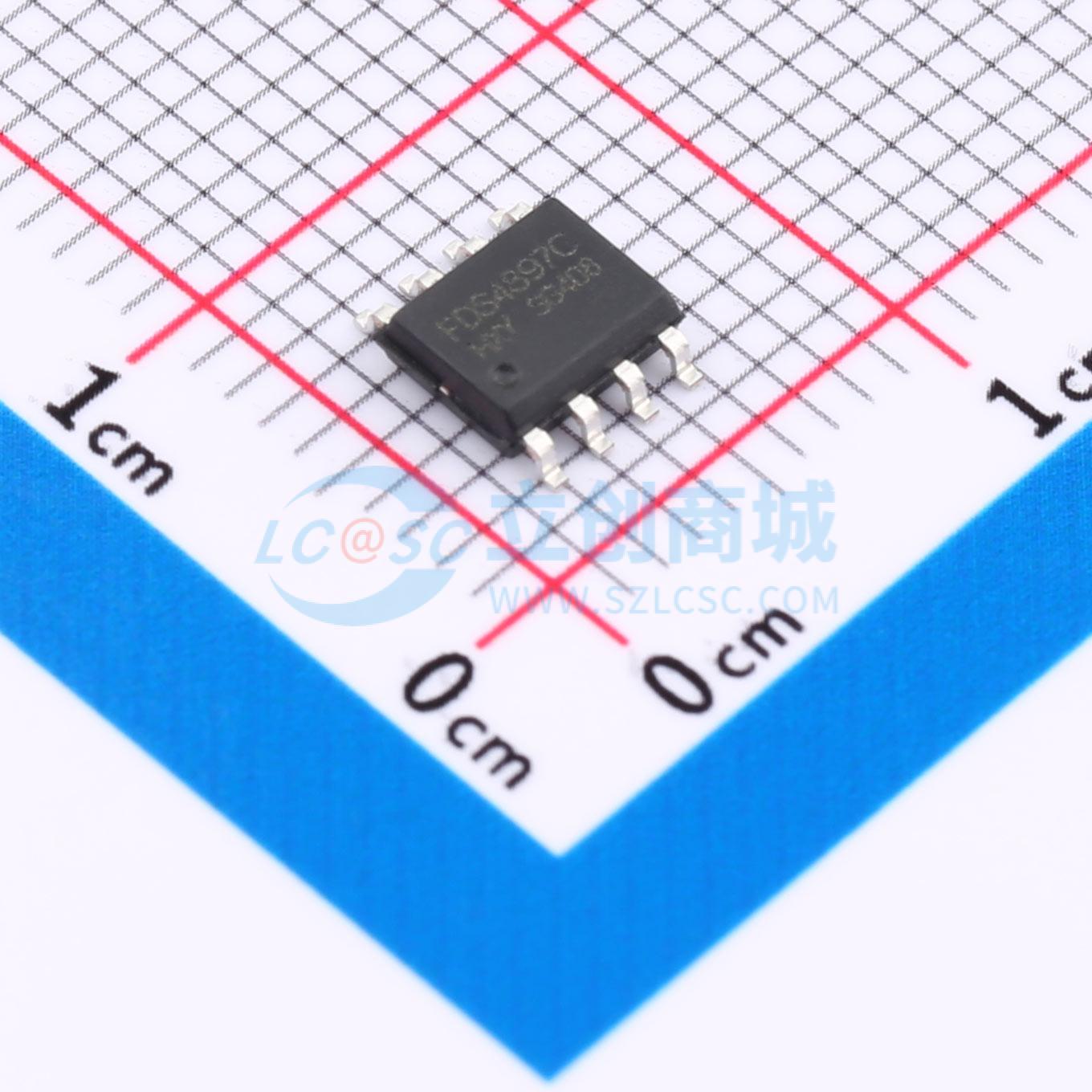

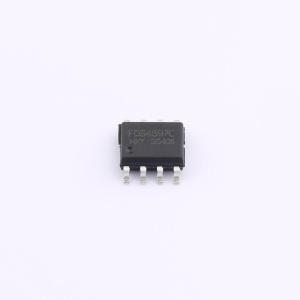

FDS4897C-HXY实物图
  • FDS4897C-HXY商品缩略图
  • FDS4897C-HXY商品缩略图
  • FDS4897C-HXY商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

FDS4897C-HXY

1个N沟道+1个P沟道 耐压:40V 电流:7.2A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
FDS4897C N+P沟道MOS管采用精巧的SOP-8封装,专为高效能、节省空间的设计方案打造。本器件具有40V的高耐压VDSS,支持高达7.2A的连续漏极电流ID,确保在各种负载条件下稳定运行。其独特优势在于23mR的超低导通电阻RD(on),有效减少能量损耗,提升系统效率,广泛适用于电源转换、电池保护、电机驱动等对电流控制精度及能效要求较高的应用场景。
商品型号
FDS4897C-HXY
商品编号
C22367333
商品封装
SOP-8​
包装方式
编带
商品毛重
0.122克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道+1个P沟道
漏源电压(Vdss)40V
连续漏极电流(Id)7.2A
导通电阻(RDS(on))44mΩ@10V
耗散功率(Pd)1.67W
阈值电压(Vgs(th))2.5V@250uA
属性参数值
栅极电荷量(Qg)5.5nC@4.5V
输入电容(Ciss)593pF
反向传输电容(Crss)56pF
工作温度-55℃~+150℃
类型N沟道+P沟道
输出电容(Coss)76pF

商品概述

SI4925DDY-T1-GE3采用先进的沟槽技术和设计,可在低栅极电荷的情况下实现出色的导通电阻RDS(ON)。它可用于多种应用场景。

商品特性

  • 漏源电压VDS = -30V,漏极电流ID = -11A
  • 当栅源电压VGS = -10V时,导通电阻RDS(ON) < 18mΩ
  • 当栅源电压VGS = -4.5V时,导通电阻RDS(ON) < 27mΩ

应用领域

  • 脉宽调制(PWM)应用
  • 负载开关

数据手册PDF
