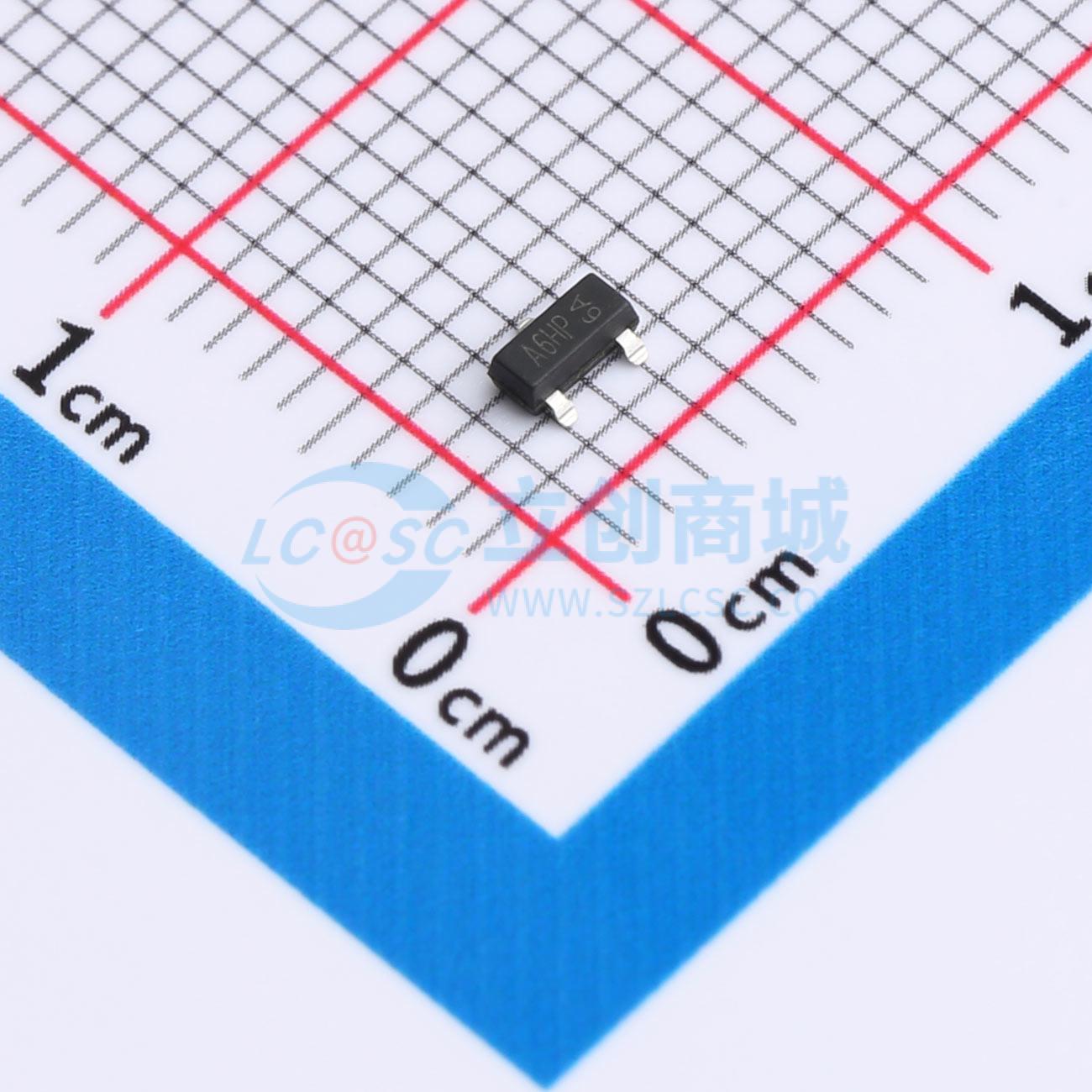

温馨提醒：图片仅供参考，商品以实物为准
ST2304SRG-HXY
1个N沟道 耐压:30V 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ST2304SRG 是一款N沟道MOSFET，采用小型SOT-23封装，专为现代紧凑型电子设计打造。器件具备30V的最大漏源电压(VDSS)，可在高效率下处理4A连续漏极电流(ID)，展现强大的电流处理能力。尤为突出的是，其导通电阻(RD(on))仅为29mΩ，确保在工作状态下降低功耗，提升整体能效。此款MOS管广泛应用在电源转换、负载开关、电机驱动等领域，是您寻求高效、节能半导体解决方案的理想伙伴。
- 商品型号
- ST2304SRG-HXY
- 商品编号
- C22367346
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.036364克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 38mΩ@10V | |
| 耗散功率(Pd) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 3nC@10V | |
| 输入电容(Ciss) | 233pF | |
| 反向传输电容(Crss) | 33pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 44pF |
商品概述
PMV45EN2R采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 30V，ID = 4A
- 在VGS = 10V时，RDS(ON) < 38mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
