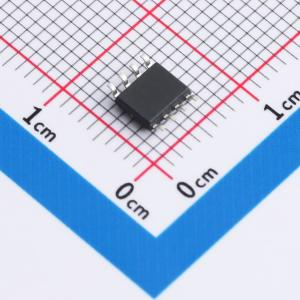

温馨提醒：图片仅供参考，商品以实物为准
DMP3098LSS-HXY
耐压:30V 电流:5.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款场效应管为P型，具有5.8A的电流承载能力和30V的电压耐受值。内阻典型值43mR。VGS为20V。在消费电子领域，可用于对电流和电压有特定要求的电子设备中，起到电流控制和稳定电路的作用。
- 商品型号
- DMP3098LSS-HXY
- 商品编号
- C22367011
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.115455克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5.8A | |
| 导通电阻(RDS(on)) | 55mΩ@10V | |
| 耗散功率(Pd) | 2.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V@250uA | |
| 栅极电荷量(Qg) | 11nC@10V | |
| 输入电容(Ciss) | 520pF | |
| 反向传输电容(Crss) | 70pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 130pF |
商品概述
FDS9400A采用先进的沟槽技术，可实现出色的RDS(ON)、低栅极电荷，且能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = -30V
- ID = -5.8A
- 当VGS = 10V时，RDS(ON) < 55mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
