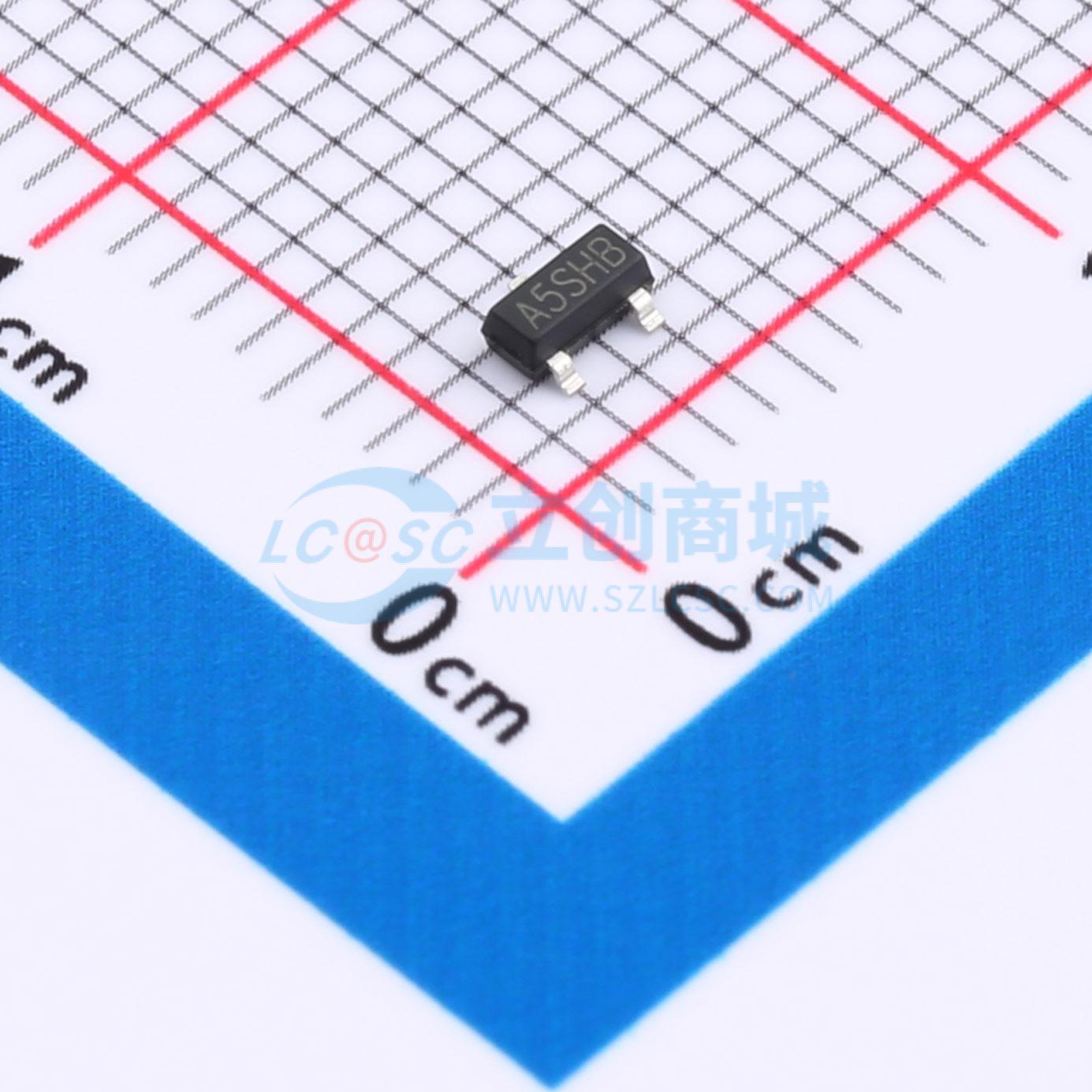

温馨提醒：图片仅供参考，商品以实物为准
DMP2305U-HXY
1个P沟道 耐压:20V 电流:4.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款场效应管为P型，电流为4.2A，可适应一定功率需求。电压20V，能在多种常见电路中稳定工作。内阻典型值48mR，会对能耗有一定影响。VGS为12V。在消费电子领域，可用于特定电子设备的电流控制。
- 商品型号
- DMP2305U-HXY
- 商品编号
- C22367043
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4.2A | |
| 导通电阻(RDS(on)) | 75mΩ@2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 1.7W | |
| 阈值电压(Vgs(th)) | 1V@250uA | |
| 栅极电荷量(Qg) | 7.8nC@4.5V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 |
商品概述
IRLML6402PBF采用先进的沟槽技术，可提供出色的导通电阻RDS(ON)、低栅极电荷，并且能在低至2.5V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
商品特性
- 漏源电压VDS = -20V，漏极电流ID = -4.2A
- 当栅源电压VGS = -4.5V时，导通电阻RDS(ON)为55mΩ
- 当栅源电压VGS = -2.5V时，导通电阻RDS(ON)为75mΩ
应用领域
- PWM应用
- 负载开关
- 电源管理
- P沟道MOSFET
