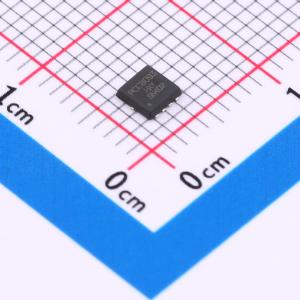

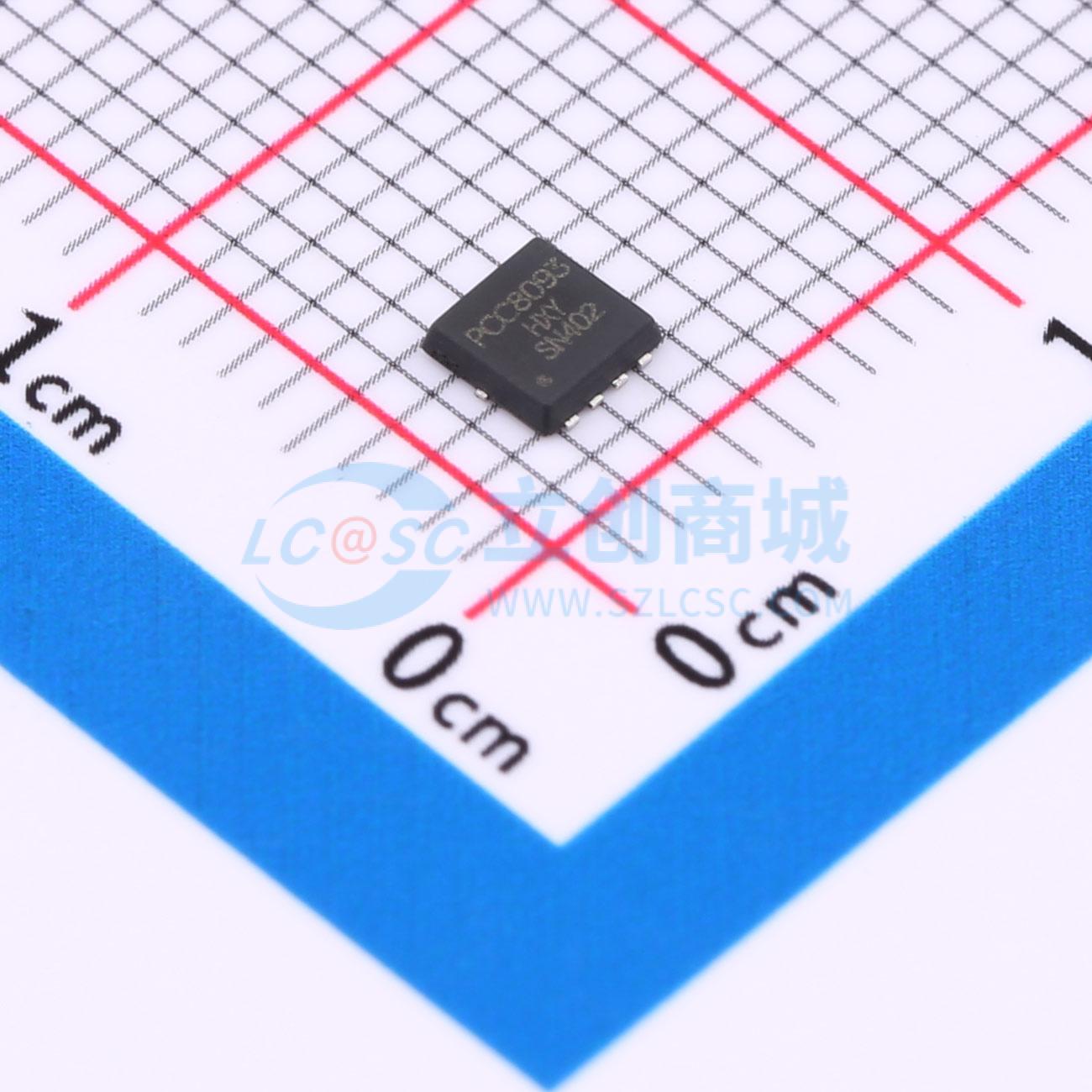

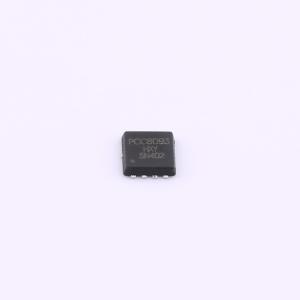

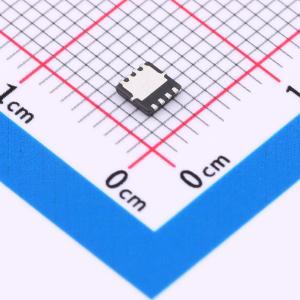

TPCC8093-HXY
1个N沟道 耐压:20V 电流:60A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款场效应管为N型，电流60A，可在较大功率需求下稳定工作。电压20V，适用于多种常见电路场景。内阻典型值4mR，能有效减少能量损耗。VGS为20V。在消费电子领域，可用于特定高功率电子设备中。
- 商品型号
- TPCC8093-HXY
- 商品编号
- C22366924
- 商品封装
- DFN3x3-8L
- 包装方式
- 编带
- 商品毛重
- 0.0645克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)) | 9mΩ@2.5V | |
| 耗散功率(Pd) | 15W | |
| 阈值电压(Vgs(th)) | 1.1V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 32nC@4.5V | |
| 输入电容(Ciss) | 2.5nF | |
| 反向传输电容(Crss) | 386pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 输出电容(Coss) | 407pF |
商品概述
ZXMN6A08K采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并支持低至4.5V的栅极电压工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 60 V，ID = 20 A
- 在VGS = 10 V时，RDS(ON) < 32 mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
