温馨提醒：图片仅供参考，商品以实物为准

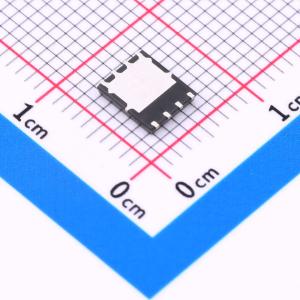

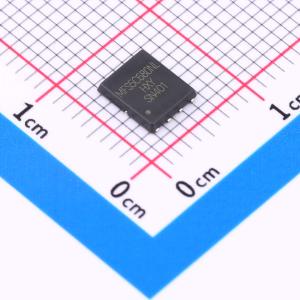

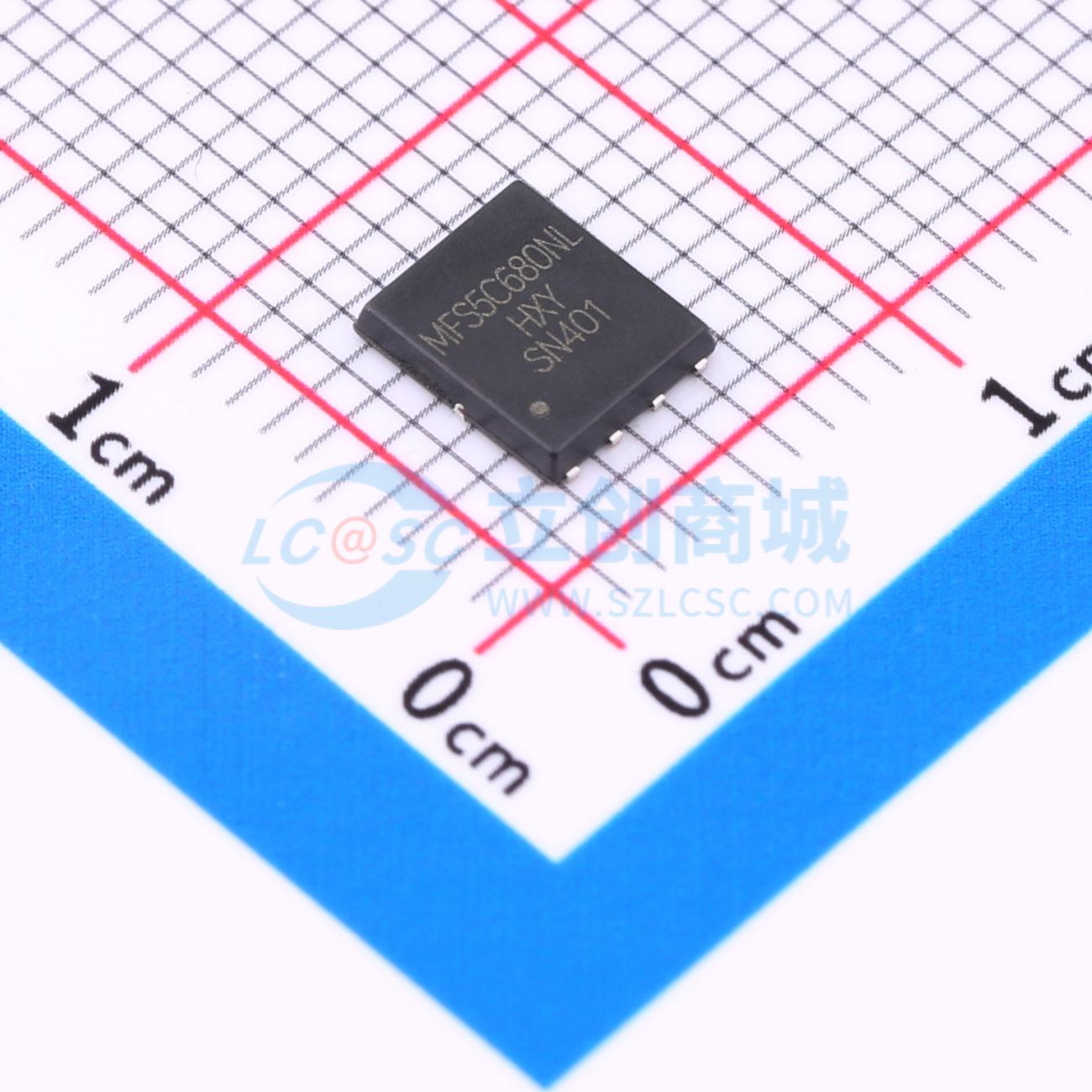

NVMFS5C680NL-HXY
1个N沟道 耐压:60V 电流:30A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款场效应管为N型，电流30A，能承载较大的电流输出。电压达到60V，可在多种常见电路环境稳定工作。内阻典型值20mR，有助于降低能量损耗。VGS为20V。在消费电子领域，可用于对电流和电压有特定需求的电子设备中。
- 商品型号
- NVMFS5C680NL-HXY
- 商品编号
- C22366853
- 商品封装
- DFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 25mΩ@10V | |
| 耗散功率(Pd) | 34.7W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12.6nC@4.5V | |
| 输入电容(Ciss) | 1.378nF | |
| 反向传输电容(Crss) | 64pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 86pF |
商品概述
NVMFS5C682NL采用先进的沟槽技术，可实现出色的RDS(ON)、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 60V，ID = 30A
- 当VGS = 10V时，RDS(ON) < 25mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
