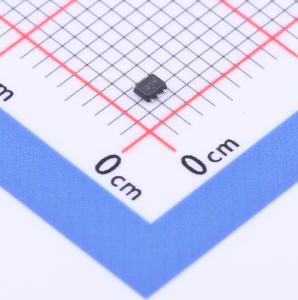

温馨提醒：图片仅供参考，商品以实物为准

TPD2E2U06DRLR

ESD 5.5V截止峰值浪涌电流：5.5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPD2E2U06 适用于 USB 2.0 且具有 5.5A 8/20us 浪涌等级的双通道 1.5pF、5.5V、±25kV ESD 保护二极管
品牌名称: TI(德州仪器)
商品型号: TPD2E2U06DRLR
商品编号: C1972959
商品封装: SOT-553-5
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TPD2E2U06是一款双通道低电容瞬态电压抑制器(TVS) 二极管静电放电(ESD) 保护器件。该器件可提供符合IEC 61000 - 4 - 2标准的±25kV接触ESD保护和±30kV气隙ESD保护。TPD2E2U06的1.5pF线路电容使得此器件适合于广泛的应用中的数字输入D类音频放大器。典型应用接口为USB 2.0，低压差分信令(LVDS) 接口和I2C。

商品特性

IEC 61000 - 4 - 2 4级±25kV（接触放电）±30kV（气隙放电）
IEC 61000 - 4 - 5浪涌保护– 5.5A峰值脉冲电流（8/20μs脉冲）
IO电容值1.5pF（典型值）
直流击穿电压6.5V（最小值）
超低泄漏电流10nA（最大值）
低ESD钳位电压
工业温度范围： - 40°C至 + 125°C
易于布线的小型DRL和DCK封装

应用领域

终端设备：机顶盒、笔记本、服务器、电子销售点(EPOS)
接口：USB 2.0、以太网、MIPI总线、LVDS、I2C

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5.5V
	钳位电压	12.4V
	峰值脉冲电流(Ipp)	5.5A@8/20us
	峰值脉冲功率(Ppp)	85W@8/20us
	击穿电压	6.5V

	属性	参数值
	反向电流(Ir)	10nA
	通道数	双路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	1.5pF
