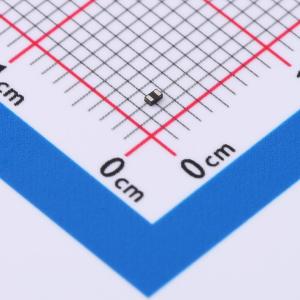

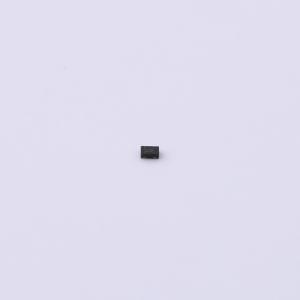

温馨提醒：图片仅供参考，商品以实物为准

ESD351DPYR

单向ESD 3.6V截止峰值浪涌电流：6A@8/20us

描述: ESD351 适用于 USB 2.0、采用 0402 封装且具有 6.5V、16A TLP 钳位的 1.8pF、3.3V、±30kV ESD 保护二极管
品牌名称: TI(德州仪器)
商品型号: ESD351DPYR
商品编号: C1974929
商品封装: X1-SON-2(0.6x1)
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

商品概述

ESD351 是一种单向 TVS ESD 保护二极管，具有低动态电阻 RDYN 和低钳位电压。ESD351 的额定 ESD 冲击消散值高达 30kV （接触放电和空气放电），级别符合 IEC 61000-4-2 标准。超低动态电阻 0.1Ω 和极低钳位电压（16A TLP 时为6.5V可针对瞬变事件提供系统级保护。该器件的电容为 1.8pF （典型值），因此非常适用于保护 USB 2.0 等接口。ESD351 采用符合行业标准的 0402 (DPY/DFN1006P2) 封装。

商品特性

IEC 61000-4-2 4 级静电放电 (ESD) 保护
±30kV 接触放电
±30kV 气隙放电
IEC61000-4-4 瞬态放电 (EFT) 保护
80A (5/50ns)
IEC61000-4-5 浪涌保护
6A (8μs/20μs)
IO 电容：1.8pF（典型值）
直流击穿电压：4.5V（最小值）
低泄漏电流 0.1nA（典型值）
极低 ESD 钳位电压
在 16A TLP 下为 6.5V（I/O 引脚至 GND）
RDYN: 0.1Ω（I/O 引脚至 GND）
工业温度范围：-40℃ 至 +125℃
行业标准的 0402 封装(DFN1006P2)

应用领域

终端设备
可穿戴产品
工业和服务机器人
便携式计算机和台式机
手机和平板电脑
机顶盒
数字视频录像机 (DVR) 和网络视频录像机 (NVR)
电视和监视器
EPOS（电子销售终端）
接口
USB 2.0/1.1
通用输入/输出 (GPIO)
按钮
音频

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	3.6V
	钳位电压	6.1V
	峰值脉冲电流(Ipp)	6A@8/20us
	峰值脉冲功率(Ppp)	36W@8/20us
	击穿电压	7.5V

	属性	参数值
	反向电流(Ir)	100pA
	通道数	单路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	1.8pF
