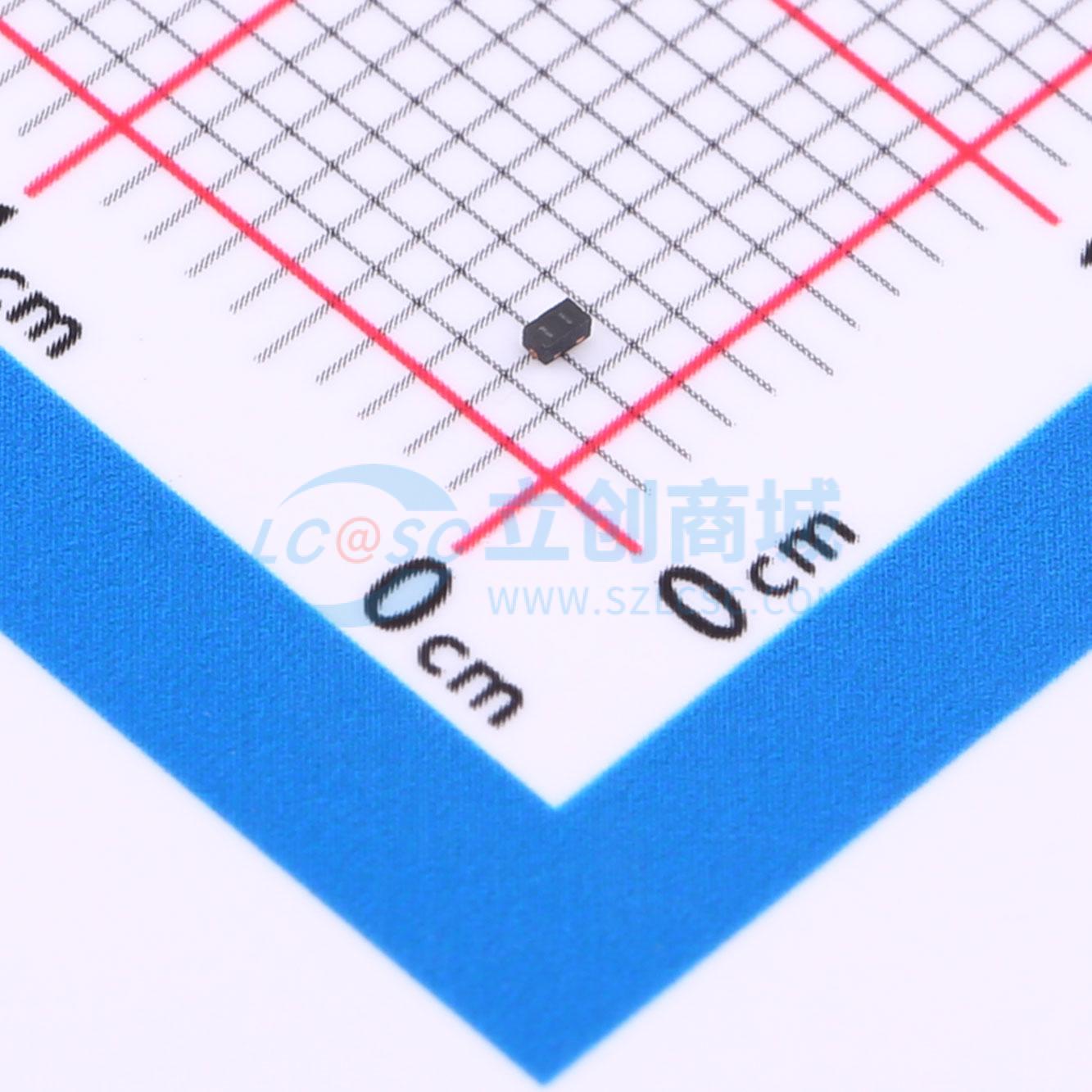

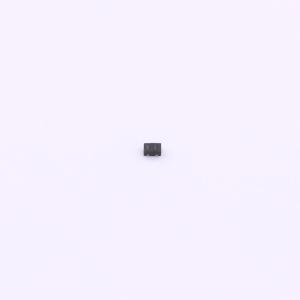

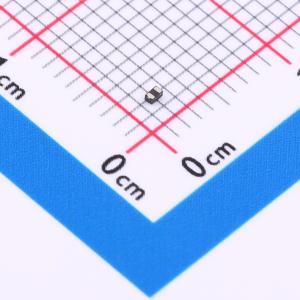

温馨提醒：图片仅供参考，商品以实物为准
AQ3118-01ETG
TVS 18V截止 峰值浪涌电流：2A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AQ3118包含采用专有硅雪崩技术制造的背对背瞬态电压抑制（TVS）二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。这些耐用的二极管能够安全吸收高达IEC 61000 - 4 - 2国际标准规定的最大等级的反复ESD冲击，且性能不会下降。背对背配置可为数据线提供对称的ESD保护。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- AQ3118-01ETG
- 商品编号
- C1974967
- 商品封装
- SOD-882
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 35V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 击穿电压 | 30V | |
| 反向电流(Ir) | 50nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.3pF |
商品概述
AQ3118包含采用专有硅雪崩技术制造的背对背瞬态电压抑制（TVS）二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。这些坚固的二极管能够安全地承受高达IEC 61000 - 4 - 2国际标准规定的最大水平的反复ESD冲击，且性能不会下降。背对背配置可为数据线提供对称的ESD保护。
商品特性
- ±10kV接触放电、±15kV空气放电ESD保护（IEC 61000 - 4 - 2）
- 电快速瞬变（EFT）保护，IEC 61000 - 4 - 4，40A（tp = 5/50ns）
- 雷击保护，2A（8/20μs，符合IEC 61000 - 4 - 5第二版定义）
- 在VR = 0V时电容低至0.3pF
- 在18V时漏电流低至50nA（最大值）
- 采用节省空间的0402封装
- 通过AEC - Q101认证
- 无卤素、无铅且符合RoHS标准
- 防潮等级（MSL - 1）
- 可提供生产件批准程序（PPAP）文件
应用领域
- 平板电脑
- 超级本
- 电子阅读器
- 智能手机
- 数码相机
- MP3/便携式媒体播放器（PMP）
- 机顶盒
- 便携式医疗设备
- 近场通信（NFC）和非接触式智能卡（FeliCa）
- 汽车应用
