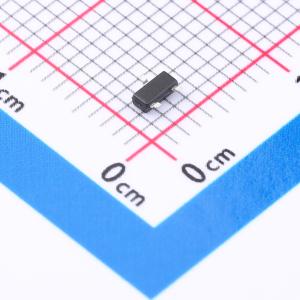

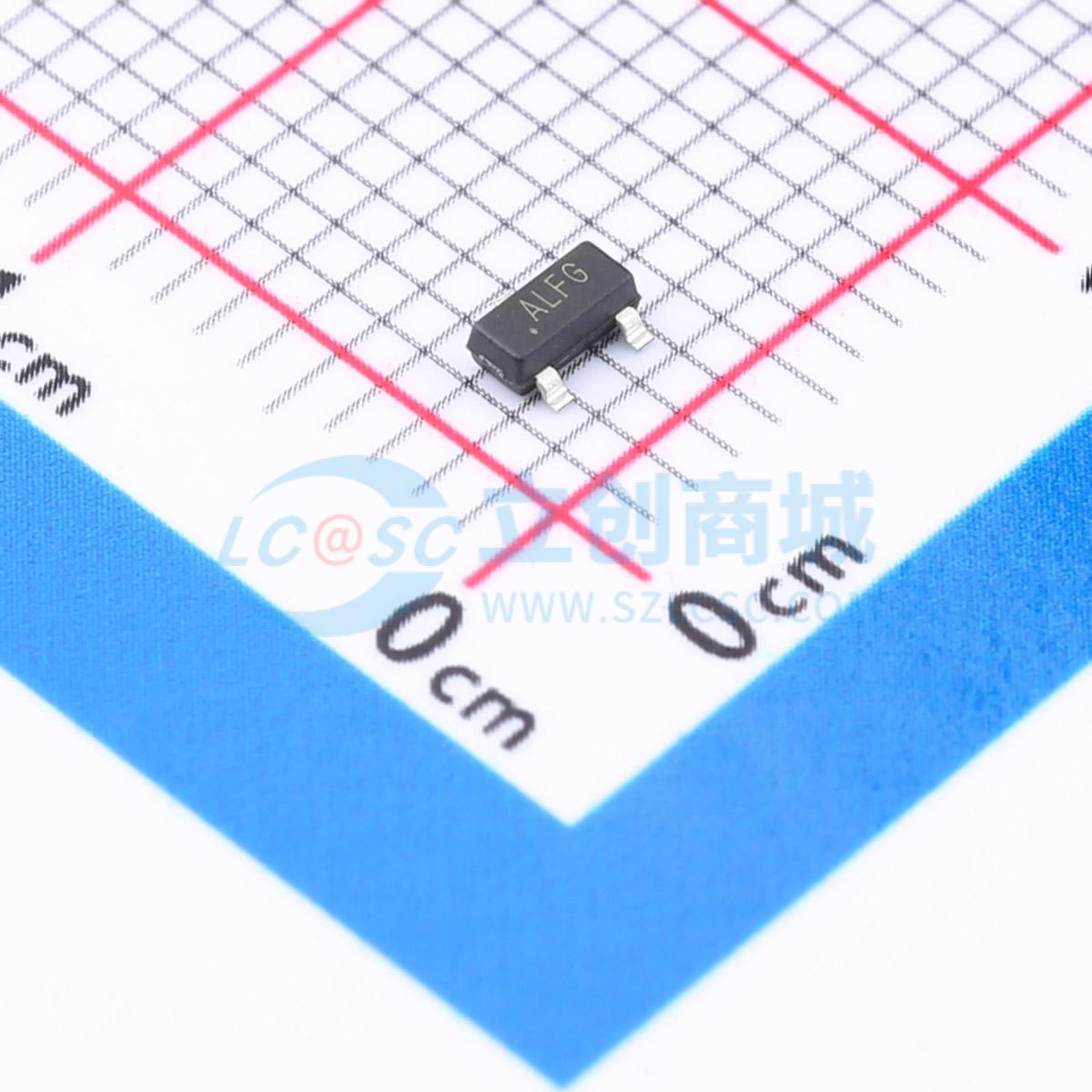

温馨提醒：图片仅供参考，商品以实物为准
SP1305-02HTG
TVS 5V截止 峰值浪涌电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SP1305 TVS二极管阵列旨在保护敏感设备免受静电放电（ESD）、电快速瞬变（EFT）和雷击浪涌造成的损坏。SP1305能够承受高于IEC 61000 - 4 - 2国际标准规定的最大水平的反复ESD冲击，且性能不会下降，还能以极低的钳位电压安全耗散高达5A的8/20μs感应浪涌电流（IEC 61000 - 4 - 5，第2版）。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP1305-02HTG
- 商品编号
- C1974930
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 8.6V；11V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 30pF |
商品概述
SP1305 TVS二极管阵列旨在保护敏感设备免受静电放电（ESD）、电快速瞬变（EFT）和雷电感应浪涌造成的损坏。 SP1305能够承受高于IEC 61000 - 4 - 2国际标准规定的最大水平的反复ESD冲击，且性能不会下降，还能以极低的钳位电压安全泄放高达5A的8/20μs感应浪涌电流（IEC 61000 - 4 - 5，第2版）。
商品特性
- ESD，IEC 61000 - 4 - 2，±30kV接触放电，±30kV空气放电
- EFT，IEC 61000 - 4 - 4，50A（5/50ns）
- 雷电，IEC 61000 - 4 - 5第2版，5A（8/20μs）
- 低钳位电压
- 低漏电流
- 潮湿敏感度等级（MSL - 1）
- 无卤、无铅且符合RoHS标准
应用领域
- 工业设备
- 测试和医疗设备
- 销售点终端
- 电机控制
- 传统端口（RS - 232、RS - 485）
- 安全和报警系统
