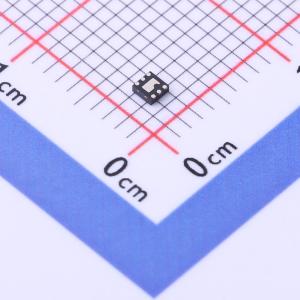

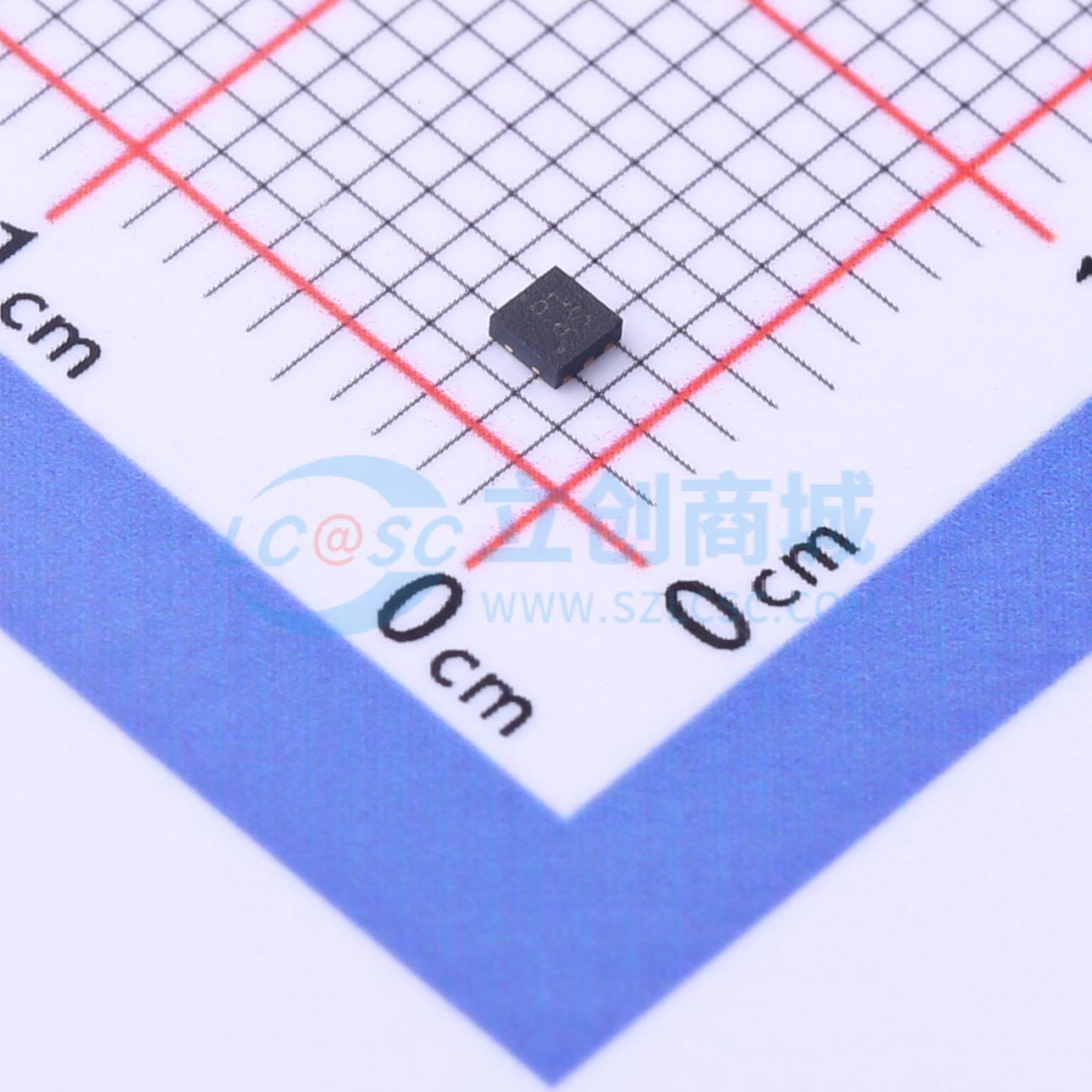

温馨提醒：图片仅供参考，商品以实物为准
VESD05A6-HAF-GS08
双向ESD 5V截止 峰值浪涌电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：超紧凑LLP75-7L封装。 6线ESD保护。 低泄漏电流 IR < 1μA。 低负载电容 CD = 40 pF。 符合IEC 61000-4-2标准的ESD抗扰度：±30kV接触放电，±30kV空气放电。 工作电压范围 VRWM = 5V。 e4贵金属（如Ag、Au、NiPd、NiPdAu）（无Sn）。 材料分类：有关合规定义，请参阅相关文档
- 品牌名称
- VISHAY(威世)
- 商品型号
- VESD05A6-HAF-GS08
- 商品编号
- C1974940
- 商品封装
- UFDFN-6-EP
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压 | 6.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 六路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 40pF |
商品特性
- 超紧凑型LLP75-7L封装
- 6线ESD保护
- 低漏电流IR < 1μA
- 低负载电容CD = 40pF
- 符合IEC 61000-4-2标准的ESD抗扰度
- ±30 kV接触放电
- ±30 kV空气放电
- 工作电压范围VRWM = 5V
- e4 - 贵金属（如Ag、Au、NiPd、NiPdAu）（无Sn）
- 符合RoHS标准
- 无卤
- 环保（5-2008）
