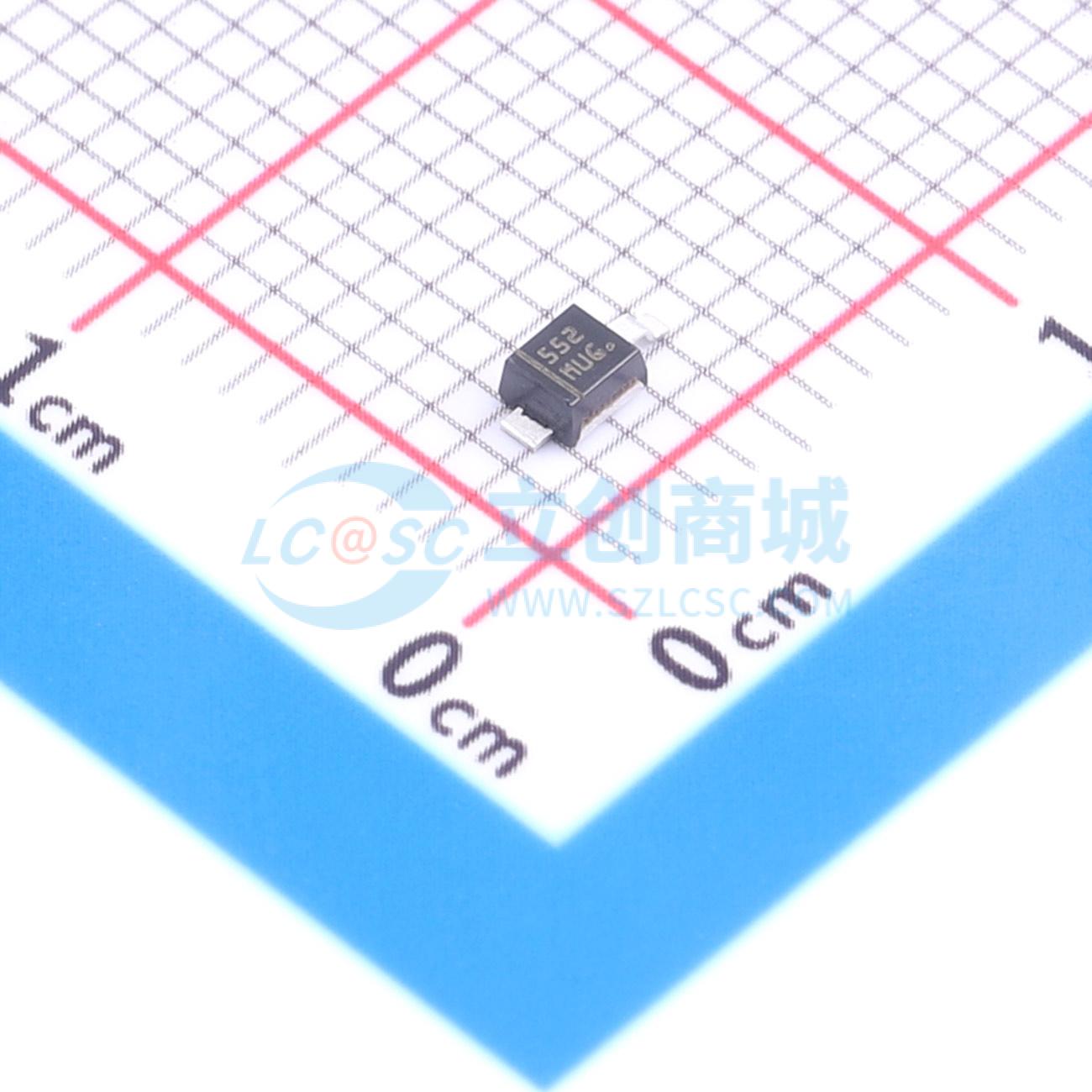

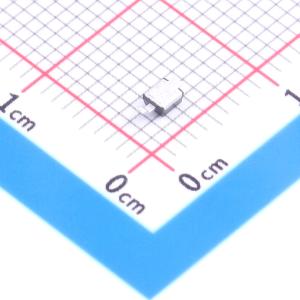

SM2T18A
单向TVS 16V截止 7A峰值脉冲
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ST(意法半导体)
- 商品型号
- SM2T18A
- 商品编号
- C1974950
- 商品封装
- DO-216AA
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 16V | |
| 钳位电压 | 26V | |
| 峰值脉冲电流(Ipp) | 7A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 200W | |
| 击穿电压 | 17.1V | |
| 反向电流(Ir) | 1uA | |
| 类型 | TVS | |
| Cj-结电容 | 500pF |
商品概述
SM2T系列是瞬态抑制二极管，专为易受静电放电（ESD）瞬态过电压影响的便携式设备和小型化电子设备而设计。完全兼容贴装设备，焊点可检查。
商品特性
- 高脉冲峰值功率：200 W（10/1000 μs）、1000 W（8/20 μs）
- 截止电压范围为5至24V
- 单向类型
- 低钳位系数 VCL/VBR
- 快速响应时间
- 元件整体高度为1.0mm
