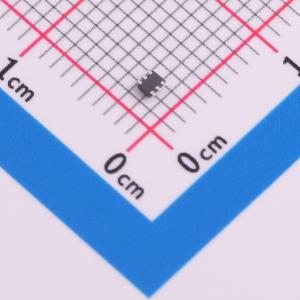

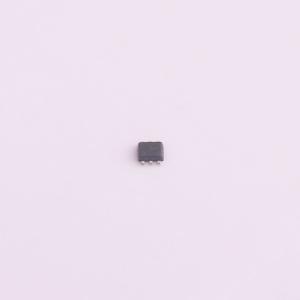

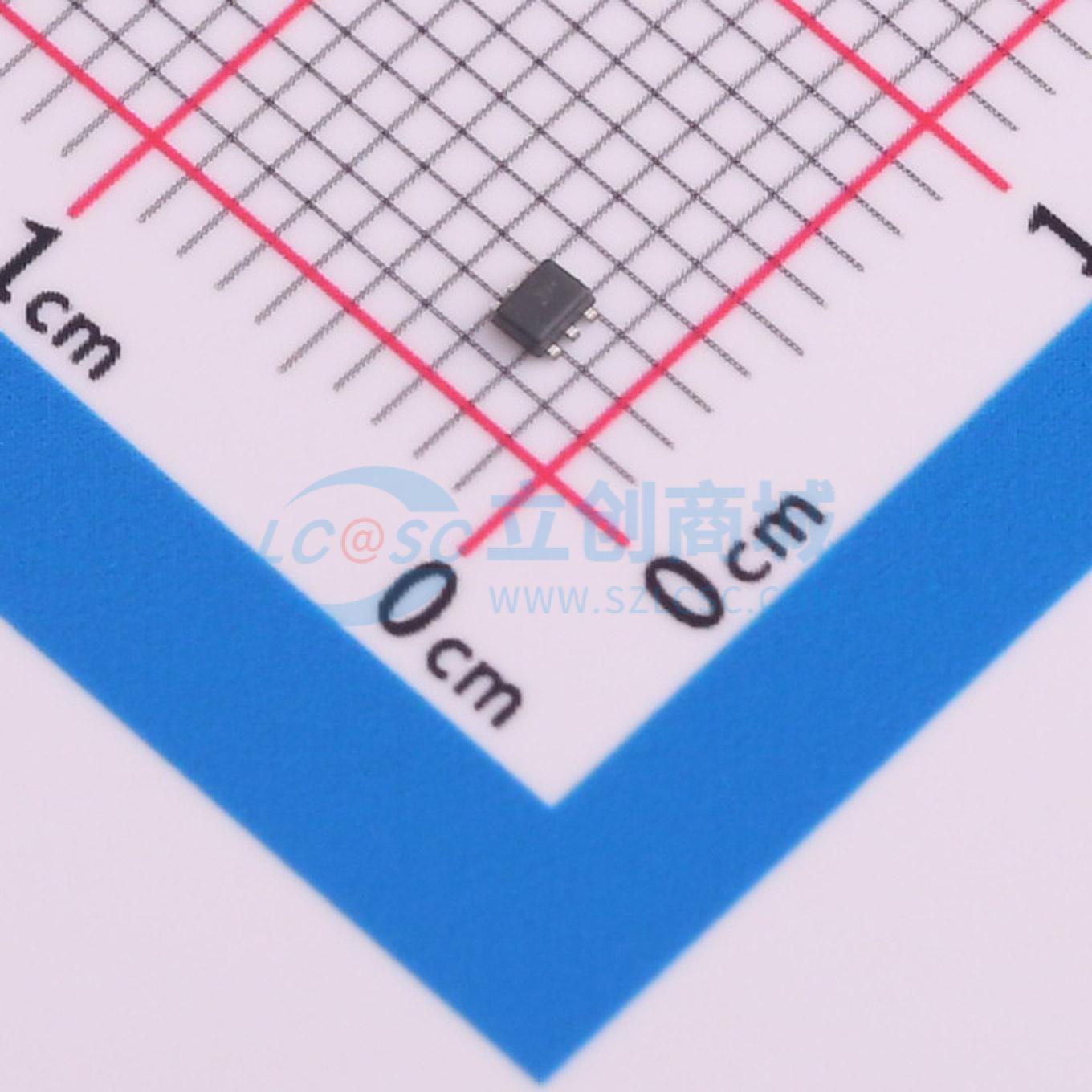

ESDA14V2BP6
双向TVS 12V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 用于ESD保护的TRANSIL阵列
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDA14V2BP6
- 商品编号
- C1975084
- 商品封装
- SOT-666
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 14.2V | |
| 峰值脉冲功率(Ppp) | 50W@8/20us | |
| 击穿电压 | 18V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -40℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 25pF |
商品概述
ESDAxxxP6是单片阵列，旨在保护多达5条线路免受ESD瞬态影响。这些器件非常适合需要节省电路板空间和降低线路电容的应用场景。
商品特性
- 4/5个单向（ESDA6V1P6和ESDA6V1 - 5P6）和双向（ESDA14V2BP6和ESDA25 - 4BP6）瞬态抑制二极管功能
- 击穿电压：-VBR = 最小6.1 V、最小14.2 V和最小25 V
- 低漏电流：
- < 500 nA（ESDA6V1P6 / ESDA6V1 - 5P6）
- < 1 μA（ESDA14V2BP6和ESDA25 - 4BP6）
- 极小的PCB面积 < 2.6 mm²
- 高ESD保护等级
- 高集成度
- 适用于高密度电路板
- 符合标准IEC 61000 - 4 - 2 4级：
- 15 kV（空气放电）
- 8 kV（接触放电）
- 符合MIL STD 883E - 方法3015 - 7：3类
- 25 kV（人体模型）
应用领域
-计算机-服务器-打印机-通信系统和手机-视频设备
