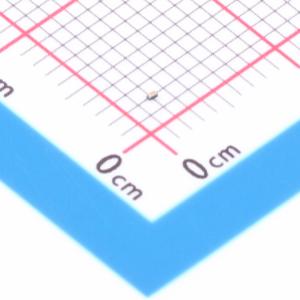

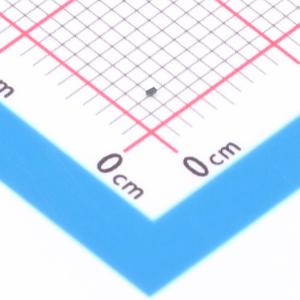

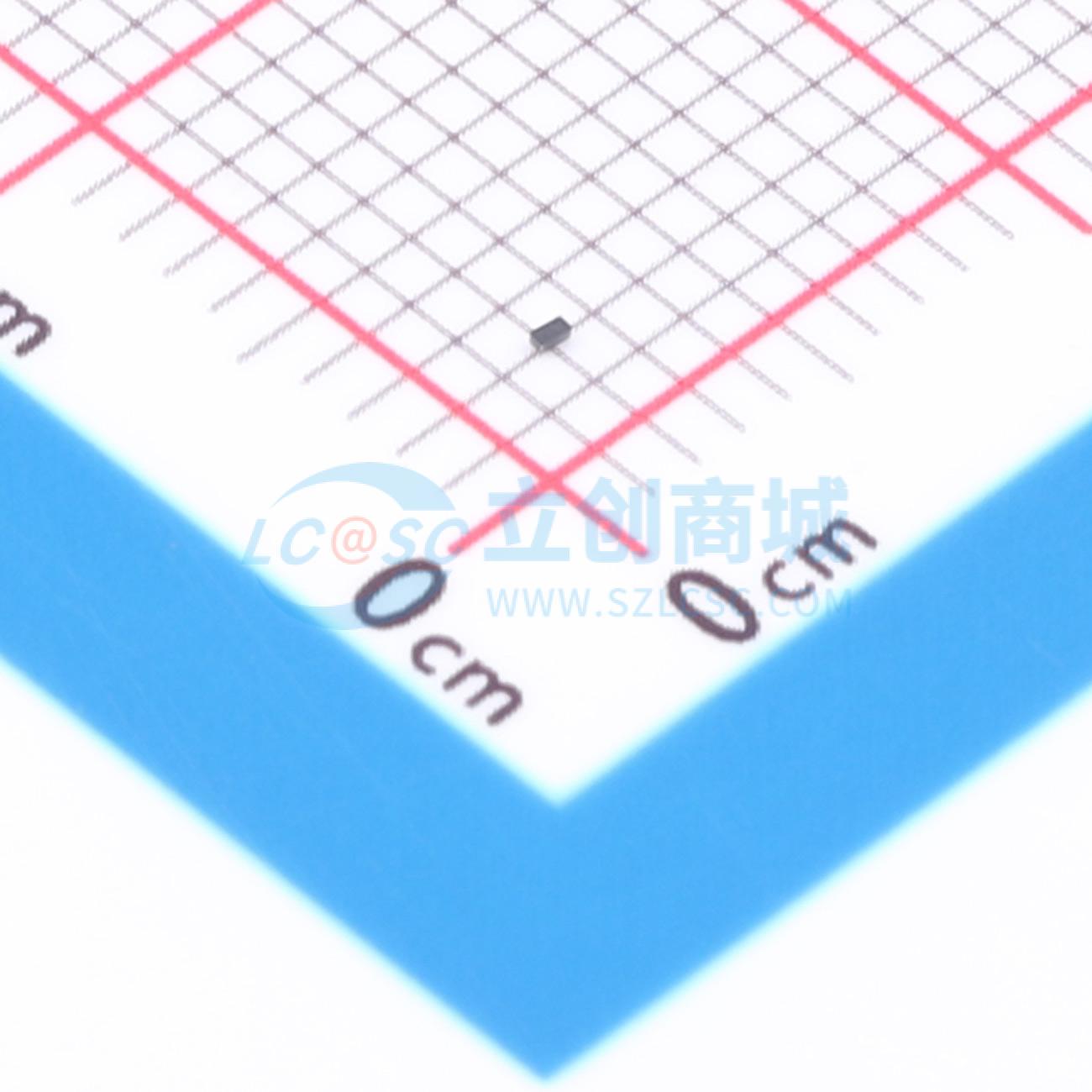

温馨提醒：图片仅供参考，商品以实物为准

RCLAMP1851ZATFT

双向TVS 18V截止峰值脉冲电流：3A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TVS二极管旨在保护敏感电子设备免受因静电放电（ESD）造成的损坏或闩锁效应。它们被设计用于替代便携式应用（如手机、笔记本电脑和其他便携式电子设备）中的多层压敏电阻（MLV）。该器件具备用于电路板级保护的理想特性，包括响应时间快、工作电压和钳位电压低，且不会出现器件性能退化
品牌名称: SEMTECH
商品型号: RCLAMP1851ZATFT
商品编号: C1975102
商品封装: 0201
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

RClamp TVS二极管旨在保护敏感电子设备免受因静电放电（ESD）造成的损坏或闭锁。它们专为在手机、笔记本电脑和其他便携式电子设备等便携式应用中替代多层压敏电阻（MLV）而设计。该器件具备电路板级保护所需的理想特性，包括快速响应时间、低工作电压和钳位电压，且不会出现器件性能退化。

RClamp1851ZA专为保护近场通信（NFC）接口而设计。它具有出色的ESD保护特性，包括低至0.16欧姆的典型动态电阻、低峰值ESD钳位电压和高ESD耐受电压（根据IEC 61000 - 4 - 2标准，接触放电为+/-17kV）。低典型电容（VR = 0V时为0.35pF）意味着可将射频信号的谐波失真降至最低。该器件为双向器件，工作电压为18V，可用于NFC谐振电路，且不会出现信号削波现象。

RClamp1851ZA采用2引脚SLP0603P2X3F封装，尺寸为0.6×0.3mm，标称高度仅为0.25mm。引脚采用镍金镀层。这种小封装使设计人员能够灵活地在不适合使用阵列的应用中保护单条线路。小尺寸和高ESD浪涌能力的结合，使其非常适合用于手机、数码相机和平板电脑等便携式应用。

商品特性

高ESD耐受电压：根据IEC 61000 - 4 - 2标准，接触放电为+/-17kV，空气放电为+/-20kV
超小封装
保护一条高速数据线
低ESD钳位电压
工作电压：18V
低电容：典型值为0.35pF
低泄漏电流
低动态电阻：典型值为0.16欧姆
固态硅雪崩技术

应用领域

近场通信（NFC）线路
射频信号线
手机
FM天线
平板电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	18V
	钳位电压	7.5V
	峰值脉冲电流(Ipp)	3A@8/20us
	峰值脉冲功率(Ppp)	-
	击穿电压	22.5V

	属性	参数值
	反向电流(Ir)	50nA
	通道数	单路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.35pF
