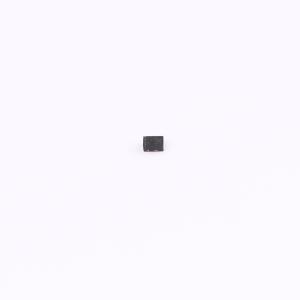

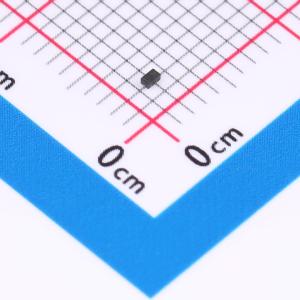

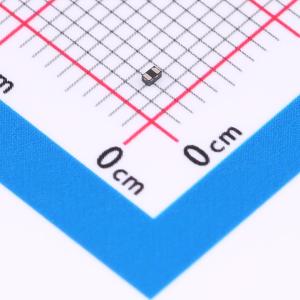

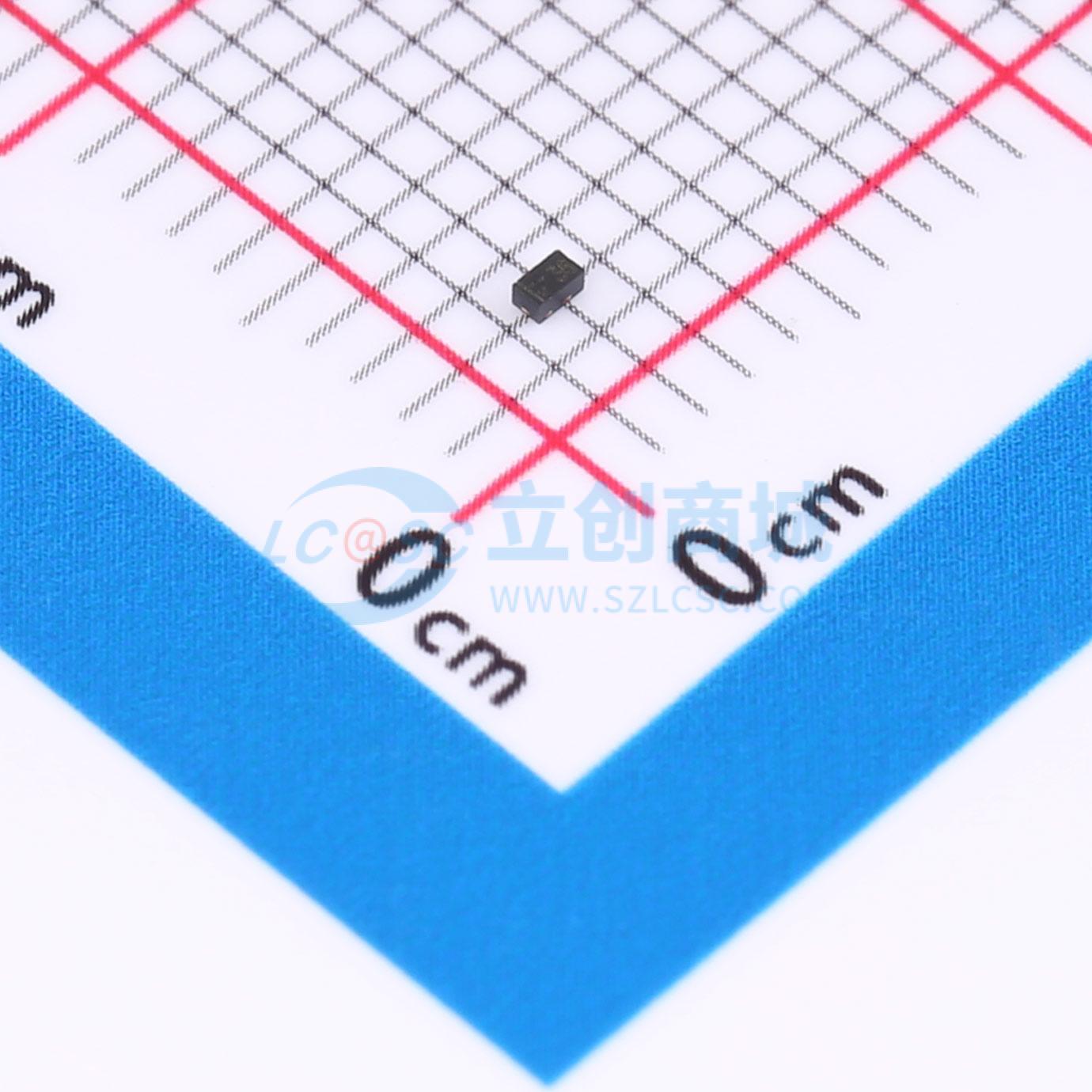

温馨提醒：图片仅供参考，商品以实物为准
UCLAMP3601P.TNT
双向TVS 33V截止 峰值脉冲电流：2A@1.2/50us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- µClamp®3601P是一款高浪涌瞬态电压抑制器（TVS），专为保护接近开关和工业控制应用中的敏感数字传感器而优化。µClamp3601P可保护组件免受由静电引起的过电压影响。
- 品牌名称
- SEMTECH
- 商品型号
- UCLAMP3601P.TNT
- 商品编号
- C1975639
- 商品封装
- SLP1006-2
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 33V | |
| 钳位电压 | 60V | |
| 峰值脉冲电流(Ipp) | 2A@1.2/50us | |
| 峰值脉冲功率(Ppp) | 170W@8/20us | |
| 击穿电压 | 45V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4；IEC 61000-4-5 | |
| 类型 | TVS | |
| Cj-结电容 | 35pF |
商品概述
μClamp3601P 是一款高浪涌瞬态电压抑制器（TVS），专为保护用于接近开关和工业控制应用的敏感数字传感器而设计。μClamp3601P 能够保护组件免受静电放电（ESD）、快速电涌（EFT）和三级雷击引起的过电压的影响。 μClamp3601P 的工作电压为 33 伏，最小击穿电压为 34 伏。其额定值为连续正向电流可达 260 毫安，正向电压降小于 1 伏（IF = 200 毫安）。该产品具有高浪涌抑制能力（在 tp = 1.2 / 50 微秒时为 2 安培）和低于 60 伏的钳位电压。 μClamp3601P 采用 2 引脚 SLP1006P2 封装。其尺寸为 1.0 × 0.6 × 0.5 毫米。引脚间距为 0.65 毫米，表面处理为无铅的镍钯金。每个器件可保护 33 伏电压下的一条线路。μClamp3601P 小巧的尺寸和独特的特性使其非常适合在工业和汽车应用中保护直流高侧接近开关。 μClamp3601P 符合 AEC-Q100 级别 1 的标准。
商品特性
- 对数据线和电源线的瞬态保护符合 IEC 61000-4-2 标准（静电放电）：±20kV（空气环境），±15kV（接触环境）；IEC 61000-4-4 标准（瞬态过电压）：40A（5/50ns）；IEC 61000-4-5 标准（雷击）：2A（1.2/50μs）
- 超小型封装
- 双向保护一条数据线
- 低钳位电压
- 工作电压：33V
- 低漏电流
- 固态硅雪崩技术
- 符合 AEC-Q100 级别 1 标准
应用领域
- 二线、三线和四线直流高侧接近开关
- 数字传感器输入保护
- 工业控制
- 24V - 33V 直流电源保护
- 汽车应用
