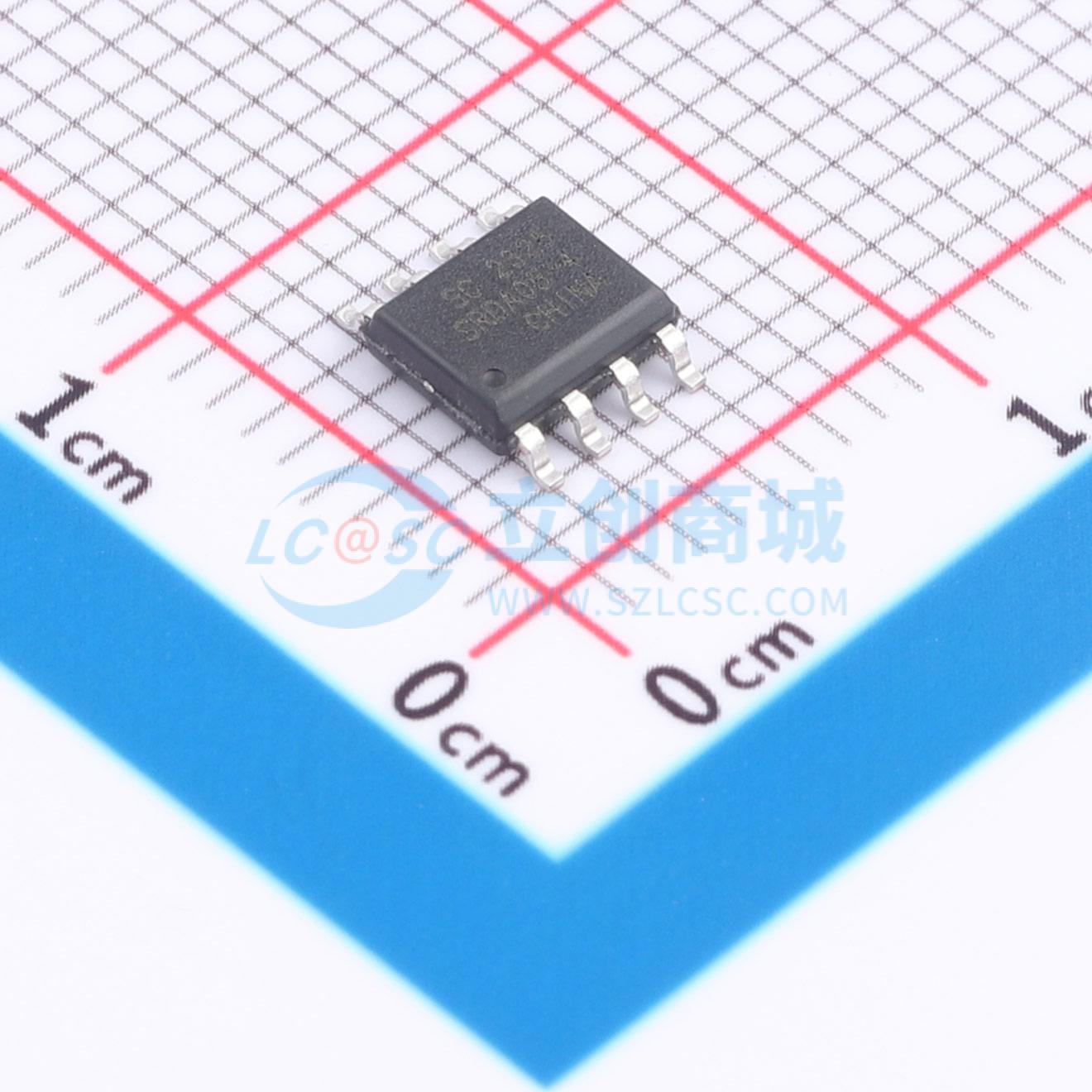

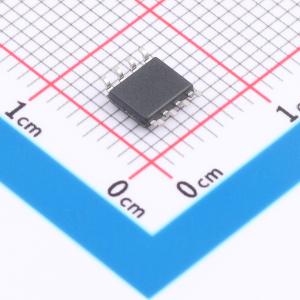

温馨提醒：图片仅供参考，商品以实物为准

SRDA05-4.TLT

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: SEMTECH
商品型号: SRDA05-4.TLT
商品编号: C1976074
商品封装: SO-8
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

RailClamp TVS 阵列是低电容 ESD 保护器件，旨在保护敏感元件免受静电放电 (ESD)、电快速瞬变 (EFT) 和雷击浪涌引起的过电压影响。它具备快速响应时间、低工作电压和钳位电压以及无器件性能退化等理想的板级保护特性。独特的设计将浪涌额定、低电容转向二极管和 TVS 二极管集成在一个封装中。在瞬态条件下，转向二极管通过内部低压 TVS 将瞬态电流导向接地。TVS 将瞬态电压钳位到安全水平。低电容阵列配置允许用户保护多达四条数据线。SRDA05 - 4 可用于保护最高工作电压为 5 伏的线路，而 SRDA12 - 4 可用于最高工作电压为 12 伏的线路。这些器件采用 8 引脚 SOIC 封装，尺寸为 3.9×4.9mm。高浪涌能力意味着它可用于高风险环境的应用，如 CO/CPE 设备、通信线路和视频线路。

商品特性

高速数据线瞬态保护，符合 IEC 61000 - 4 - 2 (ESD) ±15kV（空气）、±8kV（接触）
符合 IEC 61000 - 4 - 4 (EFT) 40A (5/50ns)
符合 IEC 61000 - 4 - 5 (雷击) 20 - 25A (8/20μs)
带内部 TVS 二极管的浪涌额定二极管阵列
保护四条 I/O 线
低电容 (<15pF)
低工作电压：5V 或 12V
低钳位电压
固态技术

应用领域

T1/E1 二次 IC 侧保护
T3/E3 二次 IC 侧保护
模拟视频保护
微控制器输入保护
基站
I2C 总线保护

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	20V

	属性	参数值
	峰值脉冲电流(Ipp)	25A@8/20us
	峰值脉冲功率(Ppp)	500W
	击穿电压	6V
	类型	TVS
