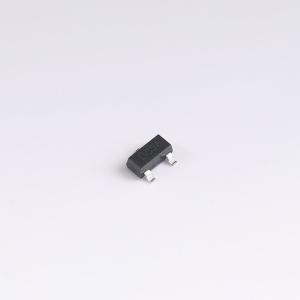

SDC36.TCT
SDC36.TCT
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- SEMTECH
- 商品型号
- SDC36.TCT
- 商品编号
- C1976515
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 33V | |
| 钳位电压 | 47V | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | 350W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 35V | |
| 反向电流(Ir) | 5uA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4；IEC 61000-4-5 | |
| 类型 | TVS |
商品概述
SDC36C是一款高浪涌瞬态电压抑制器（TVS），专为保护接近开关和工业控制应用中的敏感数字传感器而优化。SDC36C可保护组件免受静电放电（ESD）、电快速瞬变（EFT）和三次雷击引起的过电压影响。SDC36C采用独特设计，在紧凑封装中集成了两个TVS二极管，适用于电路板空间有限的应用场景。该单封装可为I/O线和电源轨提供保护，具备高浪涌能力（在tp = 1.2 / 50μs时为4安培），箝位电压极低，小于47V。 SDC36C最多可替代两个大型分立二极管，为设计师提供了易于实施的集成解决方案。SDC36C采用3引脚、符合RoHS/WEEE标准的SOT - 23封装。其小尺寸和独特特性使其非常适合用于保护二线、三线和四线直流高端接近开关。
商品特性
- 瞬态保护：
- IEC 61000 - 4 - 2（ESD）：15kV（空气放电），8kV（接触放电）
- IEC 61000 - 4 - 4（EFT）：40A（5/50ns）
- IEC 61000 - 4 - 5（雷击）：4A（8/20μs）
- 可替代两个分立器件
- 保护两条线路
- 工作电压：33V
- 高浪涌能力
- 固态硅雪崩技术
应用领域
-二线、三线和四线直流高端接近开关-I/O链路-数字传感器输入保护-工业设备
