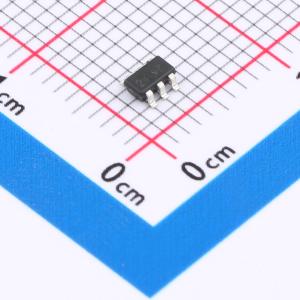

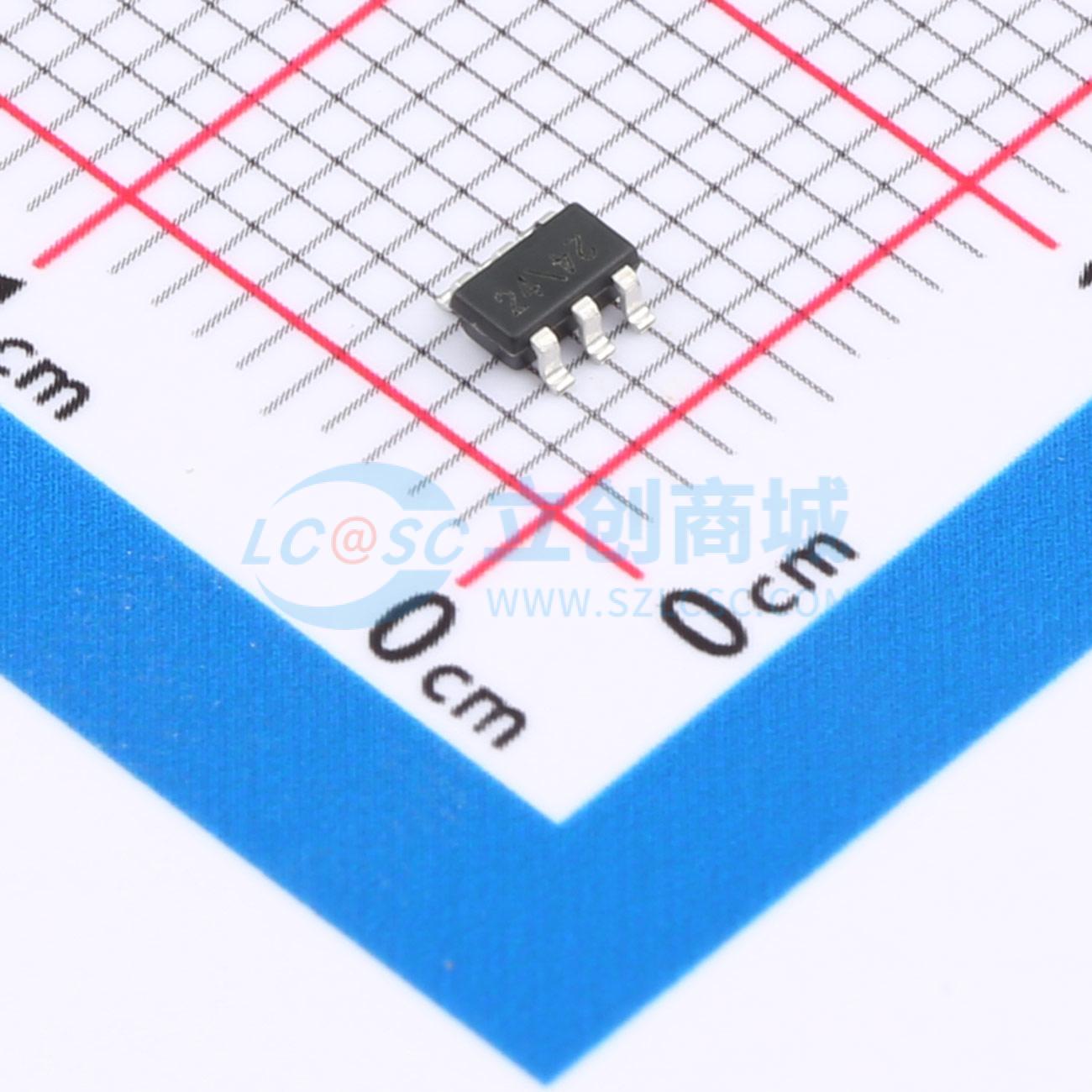

温馨提醒：图片仅供参考，商品以实物为准
SMS24.TCT
单向TVS 24V截止 峰值浪涌电流：8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TVS 阵列 SMS 系列旨在保护敏感电子设备，使其免受因静电放电（ESD）和其他电压引起的瞬态事件导致的损坏或闭锁。每个器件最多可保护四条线路。它们有 5V、12V、15V 和 24V 工作电压可选
- 品牌名称
- SEMTECH
- 商品型号
- SMS24.TCT
- 商品编号
- C1976776
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.0244克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 44V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 350W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 26.7V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 60pF |
商品概述
SMS系列TVS阵列旨在保护敏感电子设备，避免其因ESD和其他电压引起的瞬态事件而损坏或出现闩锁现象。每个器件最多可保护四条线路。它们的工作电压有5V、12V、15V和24V可选。这些器件为单向器件，可用于信号极性高于地电位的线路。 TVS二极管是专门为瞬态抑制设计的固态器件。它们具有大截面积结，可传导高瞬态电流。它们具备适合电路板级保护的理想特性，包括快速响应时间、低工作电压和钳位电压，且不会出现器件性能下降的情况。 SMS系列器件可满足IEC 61000 - 4 - 2标准4级的抗扰度要求。低成本的SOT23 - 6L封装使其非常适合用于手机、个人数字助理（PDA）和笔记本电脑等便携式电子设备。
商品特性
- 数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气放电）、±8kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）；IEC 61000 - 4 - 5（雷击）24A（8/20μs）
- 小封装，适用于便携式电子设备
- 保护四条I/O线路
- 工作电压：5V、12V、15V和24V
- 低泄漏电流
- 低工作电压和钳位电压
- 固态硅雪崩技术
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）和寻呼机
- 台式电脑和服务器
- 笔记本电脑、便携式电脑和平板电脑
- 便携式仪器
- 外设
- MP3播放器
- 无绳电话
