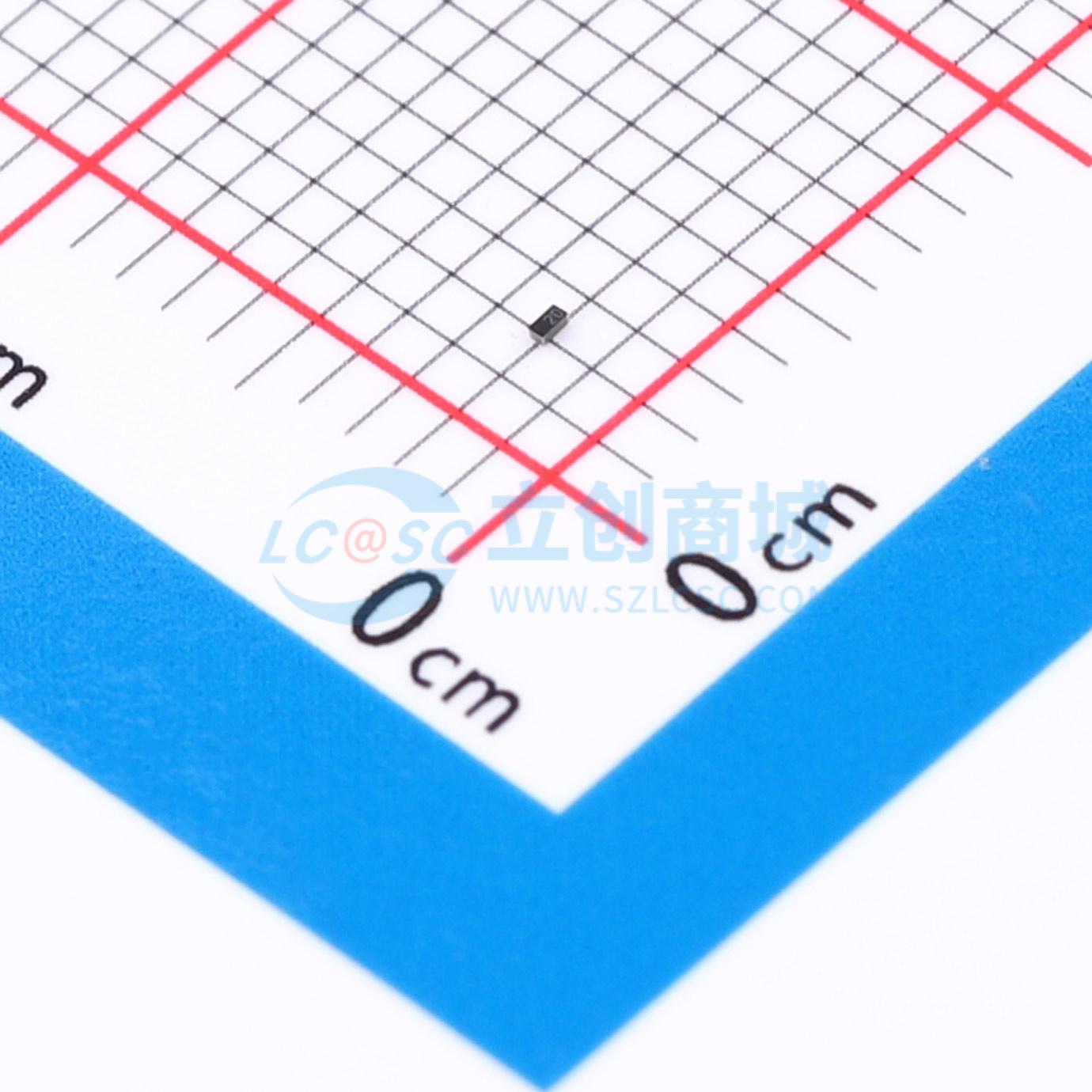

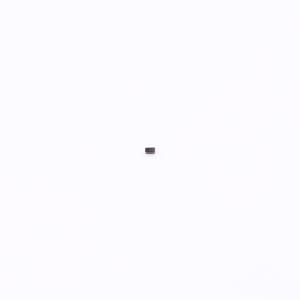

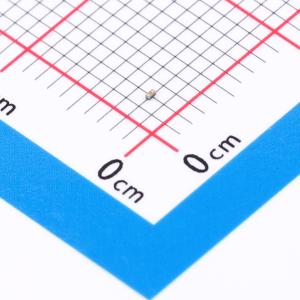

RCLAMP3521ZATFT
TVS 3.5V截止 6A峰值脉冲
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP3521ZATFT
- 商品编号
- C1981000
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.5V | |
| 钳位电压 | 5V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 30W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7.5V | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.45pF |
商品概述
RailClamp TVS二极管旨在为高速端口提供ESD和EOS保护。RClamp3521ZA是一款单线路双向器件，典型电容仅为0.45pF，工作电压为3.5V。它采用Semtech专有的回滞技术制造，可将ESD峰值钳位电压和TLP钳位电压降至最低。动态电阻极低（典型值为0.12欧姆），可为敏感电路提供最佳保护。 RClamp3521ZA采用2引脚SLP0603P2X3F封装，尺寸为0.6×0.3×0.25mm。引脚采用无铅NiAu镀层。
商品特性
- 为高速线路提供ESD保护，满足以下标准：
- IEC 61000 - 4 - 2（ESD）：±20kV（接触放电）
- IEC 61000 - 4 - 4（EFT）：4kV，80A
- IEC 61000 - 4 - 5（雷击）：6A（tp = 8 / 20μs）
- 超小封装
- 保护单条线路
- 低ESD钳位电压
- 工作电压：3.5V
- 低电容：典型值0.45pF
- 低泄漏电流
- 低动态电阻
- 固态硅雪崩技术
应用领域
- USB3.0/USB3.1
- USB Type - C
- V - By - One
- MHL/MDDI
- LVDS接口
