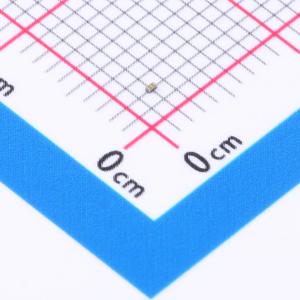

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP0542ZATFT
ESD 5V截止 峰值脉冲电流：2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RClamp 0542ZA 是一款超低电容的静电放电（ESD）保护器件，旨在以 0201 封装尺寸保护两条高速线路。这种创新的封装设计与现有的单线解决方案相比，可将电路板空间需求降低 50%以上。RClamp 0542ZA 是一款三引脚器件，每个引脚都连接有相同的低电容瞬态电压抑制（TVS）二极管
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP0542ZATFT
- 商品编号
- C1981685
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 2A | |
| 峰值脉冲功率(Ppp) | 40W | |
| 击穿电压 | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品概述
RClamp0542ZA是一款超低电容ESD保护器件，旨在以0201封装尺寸保护两条高速线路。这种创新的封装设计相较于现有的单线解决方案，可将电路板空间需求降低50%以上。RClamp0542ZA是一款三引脚器件，每个引脚都连接有相同的低电容TVS二极管。任意两个引脚可连接到高速线路，而第三个引脚接地。这为PCB布线设计提供了极大的灵活性。每条线路的最大电容仅为0.30pF，典型转折频率为12GHz。 RClamp0542ZA采用3引脚SLP0603P3X3F封装。其尺寸为0.62×0.32mm，标称高度仅为0.25mm。引脚采用无铅NiAu镀层。小尺寸与高ESD浪涌能力的结合，使其非常适合用于手机、数码相机和平板电脑等便携式应用。
商品特性
- 高ESD耐受电压
- IEC 61000 - 4 - 2（ESD）17kV（空气）、12kV（接触）
- 极小的PCB占用面积
- 保护两条高速数据线
- 工作电压：5V
- 低反向漏电流：VR = 5V时，典型值<1nA
- 低电容：最大0.30pF
- 动态电阻：1.17欧姆（典型值）
- 固态硅雪崩技术
应用领域
-高速线路-MIPI/MDDI-USB3.0-HDMI-MHL-eDP
