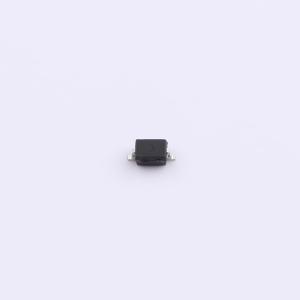

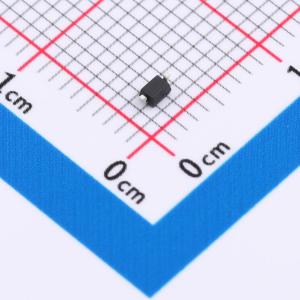

温馨提醒：图片仅供参考，商品以实物为准

CDSOD323-T03

单向TVS 3.3V截止峰值浪涌电流：20A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 便携式通信、计算和视频设备制造商对半导体行业提出挑战，要求其开发尺寸越来越小的电子元件。伯恩斯（Bourns）提供采用SOD323封装尺寸规格的瞬态电压抑制器阵列二极管，用于浪涌和ESD保护应用。瞬态电压抑制器阵列系列提供单向或双向配置，电压类型选择范围为3 V至24 V。伯恩斯芯片二极管符合JEDEC标准，便于在标准贴装设备上操作，其扁平结构可最大程度减少滚动。伯恩斯器件有助于满足IEC 61000 - 4 - 2（ESD）、IEC 61000 - 4 - 4（EFT）和IEC 61000 - 4 - 5（浪涌）要求。
品牌名称: BOURNS
商品型号: CDSOD323-T03
商品编号: C1976799
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.047克(g)

商品参数

商品概述

便携式通信、计算和视频设备制造商对半导体行业提出挑战，要求其开发尺寸越来越小的电子元件。伯恩斯（Bourns）提供采用SOD323封装尺寸规格的瞬态电压抑制器阵列二极管，用于浪涌和ESD保护应用。瞬态电压抑制器阵列系列提供单向或双向配置，电压类型选择范围为3 V至24 V。伯恩斯芯片二极管符合JEDEC标准，便于在标准贴装设备上操作，其扁平结构可最大程度减少滚动。伯恩斯器件有助于满足IEC 61000 - 4 - 2（ESD）、IEC 61000 - 4 - 4（EFT）和IEC 61000 - 4 - 5（浪涌）要求。

商品特性

符合RoHS标准
保护一条线路或一个I/O端口
双向配置
最大ESD保护30 kV
低电容：典型值约3 pF
可替代0805 MLV器件

应用领域

手机
个人数字助理（PDA）和笔记本电脑
数码相机
MP3播放器和全球定位系统（GPS）
USB接口

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交48单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	3.3V
	钳位电压	19V
	峰值脉冲电流(Ipp)	20A@8/20us
	峰值脉冲功率(Ppp)	350W@8/20us
	击穿电压	4V

	属性	参数值
	反向电流(Ir)	5uA
	通道数	单路
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	3pF
