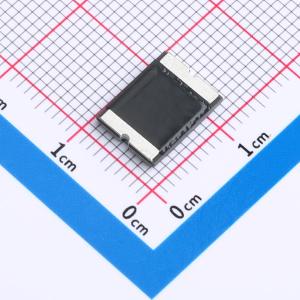

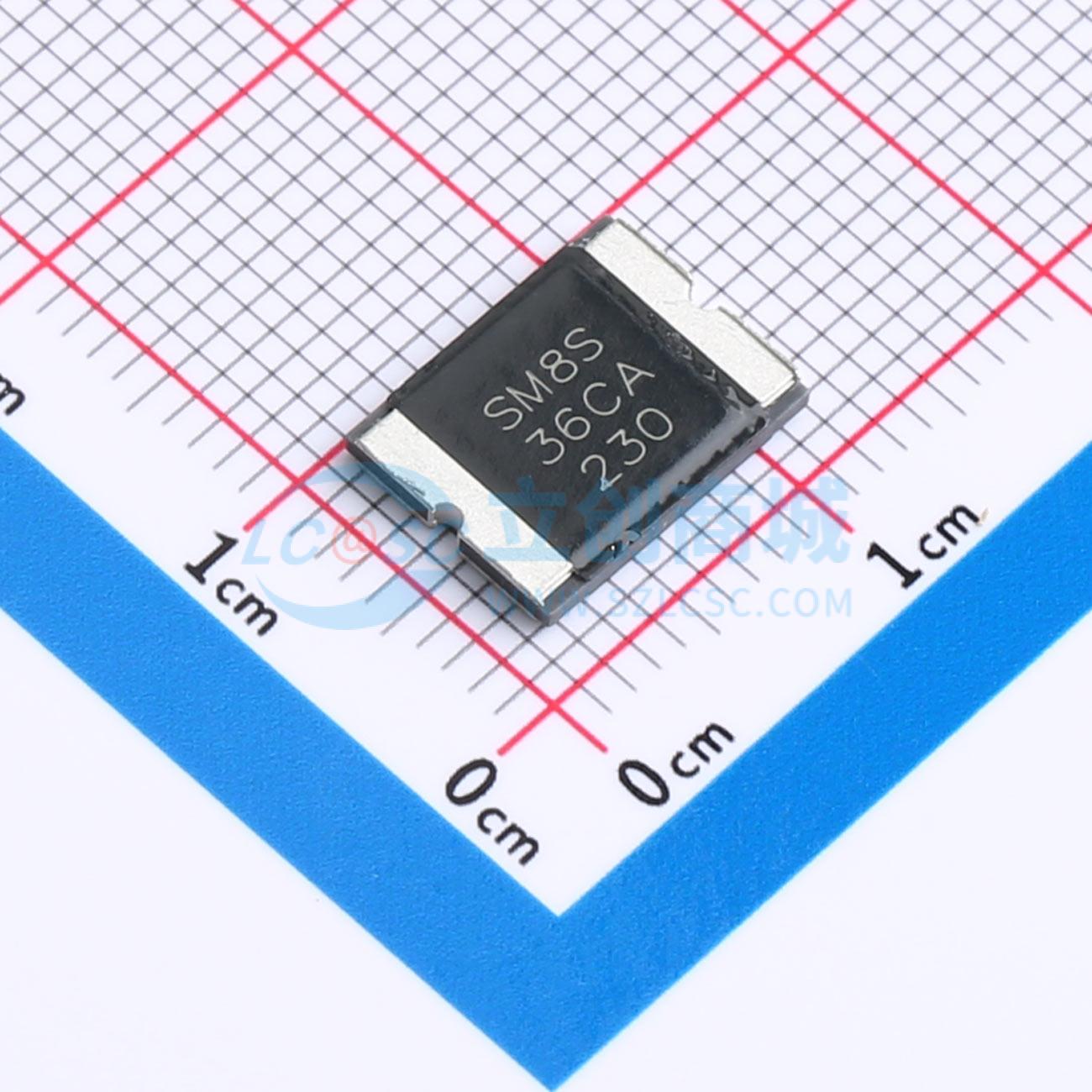

SM8SF36CA-Q

双向TVS 36V截止峰值脉冲电流：120A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SM8SF-Q系列瞬态电压抑制（TVS）二极管专为保护敏感电子设备免受过电压影响而设计，符合ISO7637 - 2和ISO16750 - 2标准（具体依测试条件而定）。SM8SF-Q系列提供24 V至36 V的工作峰值反向电压选择，击穿电压最高可达40 V。SM8SF-Q采用8.1 mm×10.5 mm的紧凑型DFN封装，高度仅1.3 mm，便于在当今紧凑的PCB设计中进行布局。
品牌名称: BOURNS
商品型号: SM8SF36CA-Q
商品编号: C1977734
商品封装: DFN-2(8.1x10.5)
包装方式: 编带
商品毛重: 0.53克(g)

商品参数

商品概述

SM8SF-Q系列瞬态电压抑制（TVS）二极管专为保护敏感电子设备免受过电压影响而设计，符合ISO7637 - 2和ISO16750 - 2标准（具体依测试条件而定）。 SM8SF-Q系列提供24 V至36 V的工作峰值反向电压选择，击穿电压最高可达40 V。SM8SF-Q采用8.1 mm×10.5 mm的紧凑型DFN封装，高度仅1.3 mm，便于在当今紧凑的PCB设计中进行布局。

商品特性

最大峰值功率耗散：7000 W
符合IS07637 - 2/IS016750 - 2浪涌规范（具体依测试条件而定）
符合RoHS标准
符合AEC - Q101标准

应用领域

高峰值功率应用（达额定限值）
高温应用（达额定限值）
钳位二极管
负载开关和照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(750个/圆盘，最小起订量 1 个)

个

起订量：1 个750个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	36V
	钳位电压	58.1V
	峰值脉冲电流(Ipp)	120A

	属性	参数值
	峰值脉冲功率(Ppp)	7kW
	击穿电压	44.2V
	反向电流(Ir)	10uA
	工作温度	-55℃~+175℃
	类型	TVS
