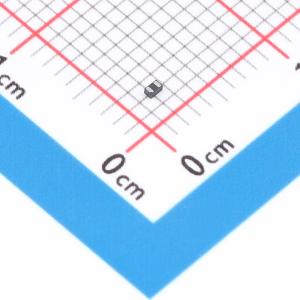

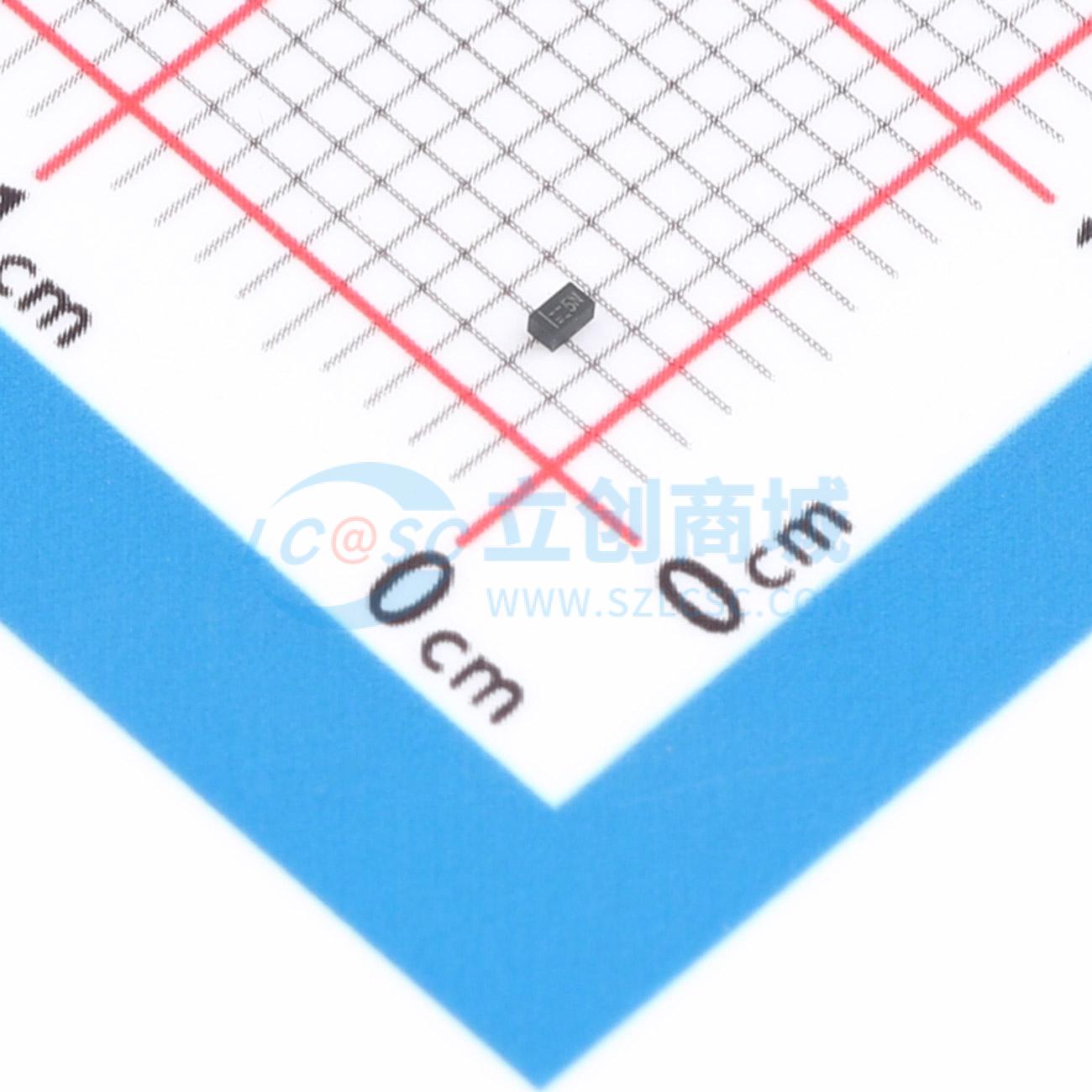

RCLAMP0551P.TST

TVS 5V截止 3A峰值脉冲

品牌名称: SEMTECH
商品型号: RCLAMP0551P.TST
商品编号: C1980796
商品封装: DFN1006-2
包装方式: 编带
商品毛重: 0.031克(g)

商品参数

商品概述

RailClamp TVS阵列是超低电容ESD保护器件，专为保护高速数据接口而设计。该系列专门用于保护连接到高速数据和传输线路的敏感元件，使其免受ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。 RClamp0551PQ的最大电容仅为0.50pF。这使其能够在超过5GHz的电路中使用，而不会产生明显的信号衰减。它们超过了IEC 61000 - 4 - 2标准4级的ESD抗扰度要求。 RClamp0551PQ采用2引脚SLP1006P2封装，符合AEC - Q100 1级（-40至+125°C）汽车应用标准。其尺寸为1.0 x 0.6 mm，标称高度仅为0.5 mm。每个器件可保护一条5伏工作的高速线路。这为设计师在不适合使用阵列的应用中灵活保护单条线路提供了可能。

商品特性

高ESD耐受电压：根据IEC 61000 - 4 - 2标准，接触和空气放电均为+/- 25kV
保护一条数据线
低电容：最大0.50pF
动态电阻：典型值0.84 Ω
工作电压：5V
符合AEC - Q100 1级标准
固态硅雪崩技术

应用领域

-汽车应用-工业设备-USB3.0-HDMI-GPS天线-FM天线

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	20V
	峰值脉冲电流(Ipp)	3A@8/20us

	属性	参数值
	峰值脉冲功率(Ppp)	60W
	击穿电压	6V
	类型	TVS
