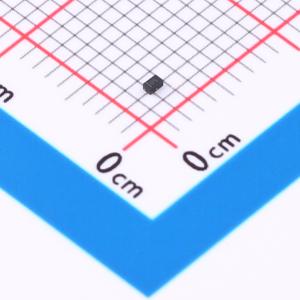

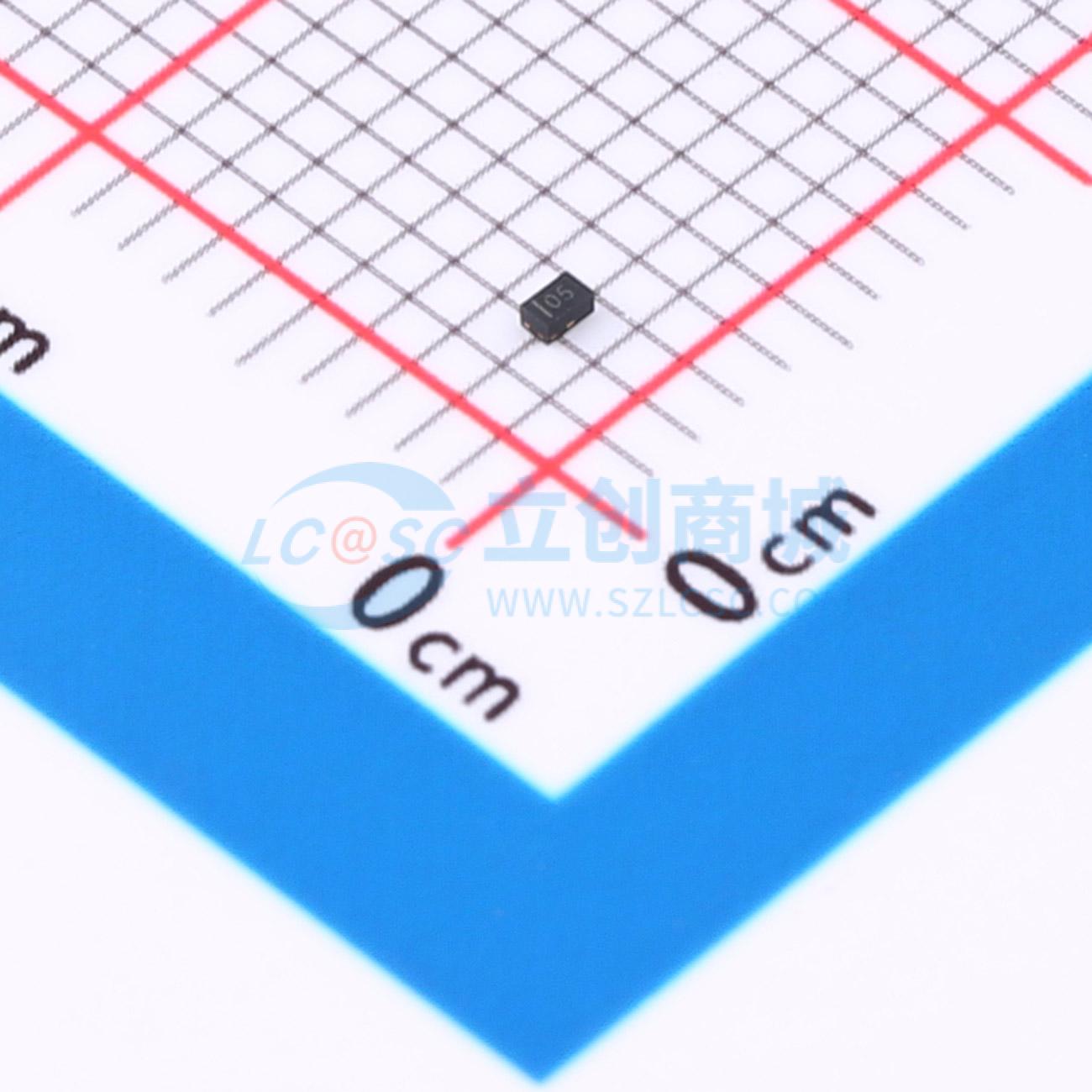

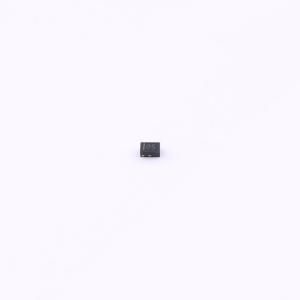

UCLAMP0502P.TCT

TVS 5V截止 2A峰值脉冲

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: SEMTECH
商品型号: UCLAMP0502P.TCT
商品编号: C1980833
商品封装: SLP1006-3
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

μClamp™ 系列 TVS 阵列旨在保护敏感电子设备免受因静电放电 (ESD) 造成的损坏或闭锁。该系列专为在手机、笔记本电脑和个人数字助理 (PDA) 等便携式应用中替代多层压敏电阻 (MLV) 而设计。其特点是具有大截面积结，可传导高瞬态电流。与 MLV 相比，它具有卓越的电气特性，如更低的钳位电压，且不会出现器件性能退化的问题。它们具备适用于电路板级保护的理想特性，包括快速响应时间、低工作电压和钳位电压，以及无器件性能退化。 μClamp™ 0502P 采用 3 引脚、符合 RoHS/WEEE 标准的 SLP1006P3 封装。尺寸为 1.0 × 0.6 × 0.5 mm。引脚间距为 0.65 mm，采用无铅 NiPdAu 镀层。每个器件可保护两条工作电压为 5 伏的线路。这为设计人员在不适合使用阵列的应用中保护单条线路提供了灵活性。它们可用于满足 IEC 61000-4-2 标准第 4 级（± 15 kV 空气放电、± 8 kV 接触放电）的 ESD 抗扰度要求。小尺寸与高 ESD 浪涌能力的结合，使其非常适合用于手机、数码相机和 MP3 播放器等便携式应用。

商品特性

数据线瞬态保护，符合 IEC 61000-4-2 (ESD) ± 15kV（空气放电）、± 8kV（接触放电），IEC 61000-4-4 (EFT) 40A（tp = 5/50ns），电缆放电事件 (CDE)
超小型封装（1.0×0.6×0.5mm）
保护两条数据线
低钳位电压
工作电压：5V
低泄漏电流
固态硅雪崩技术

应用领域

-手机及配件-个人数字助理 (PDA)-笔记本电脑及手持设备-便携式仪器-数码相机-外设-MP3 播放器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	12.5V
	峰值脉冲电流(Ipp)	2A@8/20us

	属性	参数值
	峰值脉冲功率(Ppp)	25W
	击穿电压	6V
	类型	TVS
