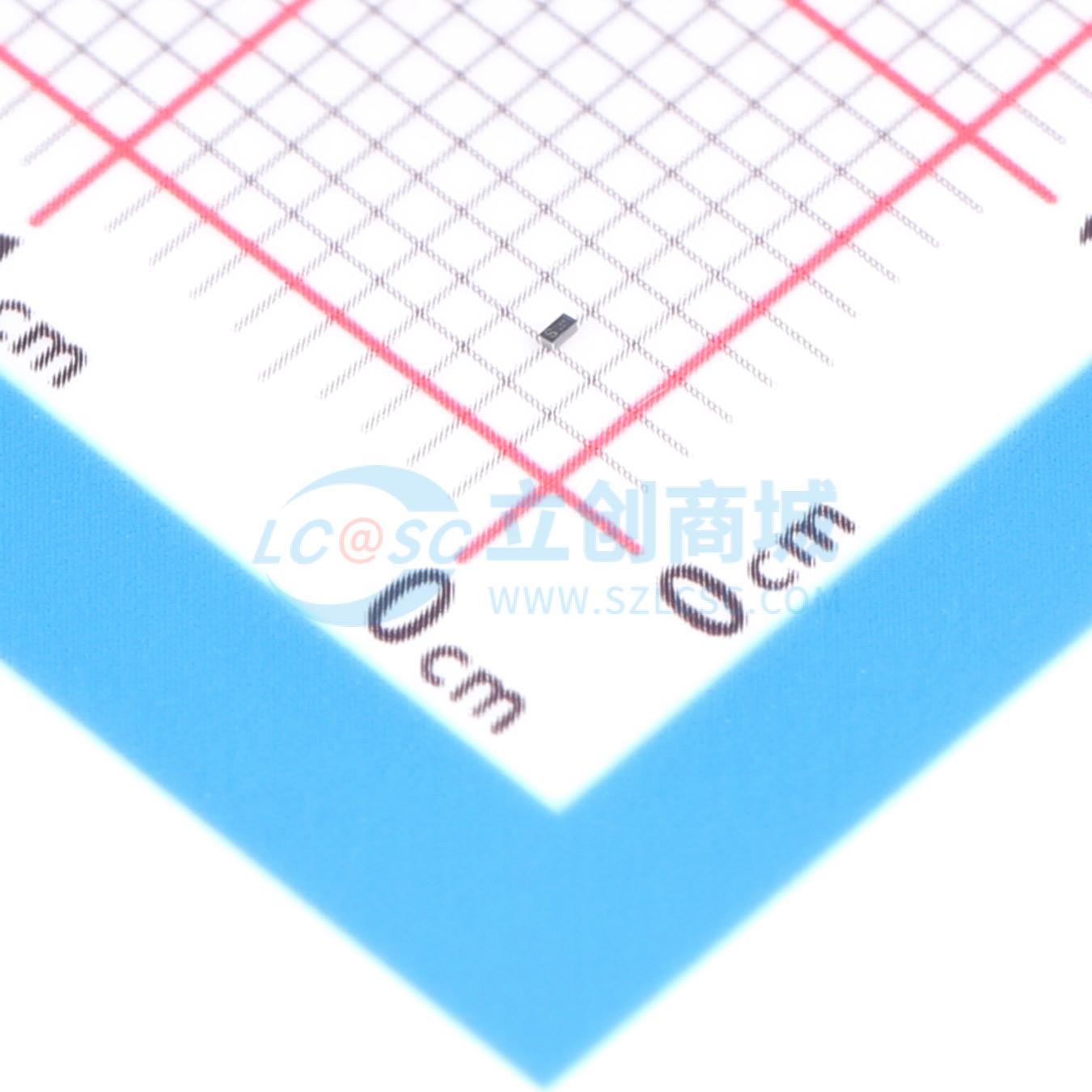

温馨提醒：图片仅供参考，商品以实物为准

UCLAMP1211Z.TFT

TVS 12V截止 7A峰值脉冲

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: μClamp TVS二极管旨在保护敏感电子设备免受ESD造成的损坏或闩锁。它们具有大横截面积结，可传导高瞬态电流。这些器件具有快速响应时间、低工作和钳位电压以及无器件老化等理想特性，适用于板级保护。
品牌名称: SEMTECH
商品型号: UCLAMP1211Z.TFT
商品编号: C1979657
商品封装: 0201
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

μClamp TVS二极管旨在保护敏感电子设备免受因ESD造成的损坏或闩锁效应。它们具有大截面积结，可传导高瞬态电流。这些器件具备出色的板级保护特性，包括快速响应时间、低工作电压和箝位电压，且不会出现器件性能退化。 μAClamp121 12采用2引脚SLP0603P2X3封装。其尺寸为0.6x0.3 mm，标称高度仅为0.25 mm。引脚采用无铅NiAu镀层。每个器件可保护一条工作电压为12伏的线路。这使设计人员在不适合使用阵列的应用中能够灵活地保护单条线路。小尺寸与高ESD浪涌能力的结合，使其非常适合用于手机、数码相机和平板电脑等便携式应用。

商品特性

高ESD耐受电压：根据IEC 61000 - 4 - 2标准，接触/空气放电为+/-30 kV
根据IEC61000 - 4 - 2 4级标准，能够承受超过1000次ESD冲击
超小型0201封装
保护一条数据线或电源线
低泄漏电流：< 50 nA（VR = 12 V）
工作电压：+/-12 V
低动态电阻：0.30 Ω（典型值）
固态硅雪崩技术

应用领域

手机及配件
便携式仪器
12V电源保护
平板电脑

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(15000个/圆盘，最小起订量 1 个)

个

起订量：1 个15000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	12V
	钳位电压	25V
	峰值脉冲电流(Ipp)	7A@8/20us
	峰值脉冲功率(Ppp)	175W@8/20us
	击穿电压	15.8V

	属性	参数值
	反向电流(Ir)	50nA
	通道数	单路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-2
	类型	TVS
	Cj-结电容	19pF
