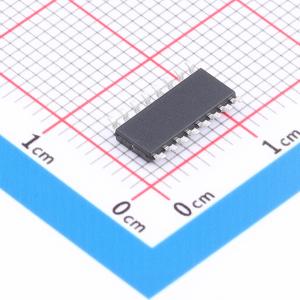

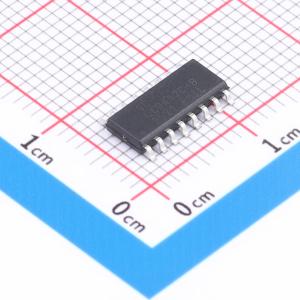

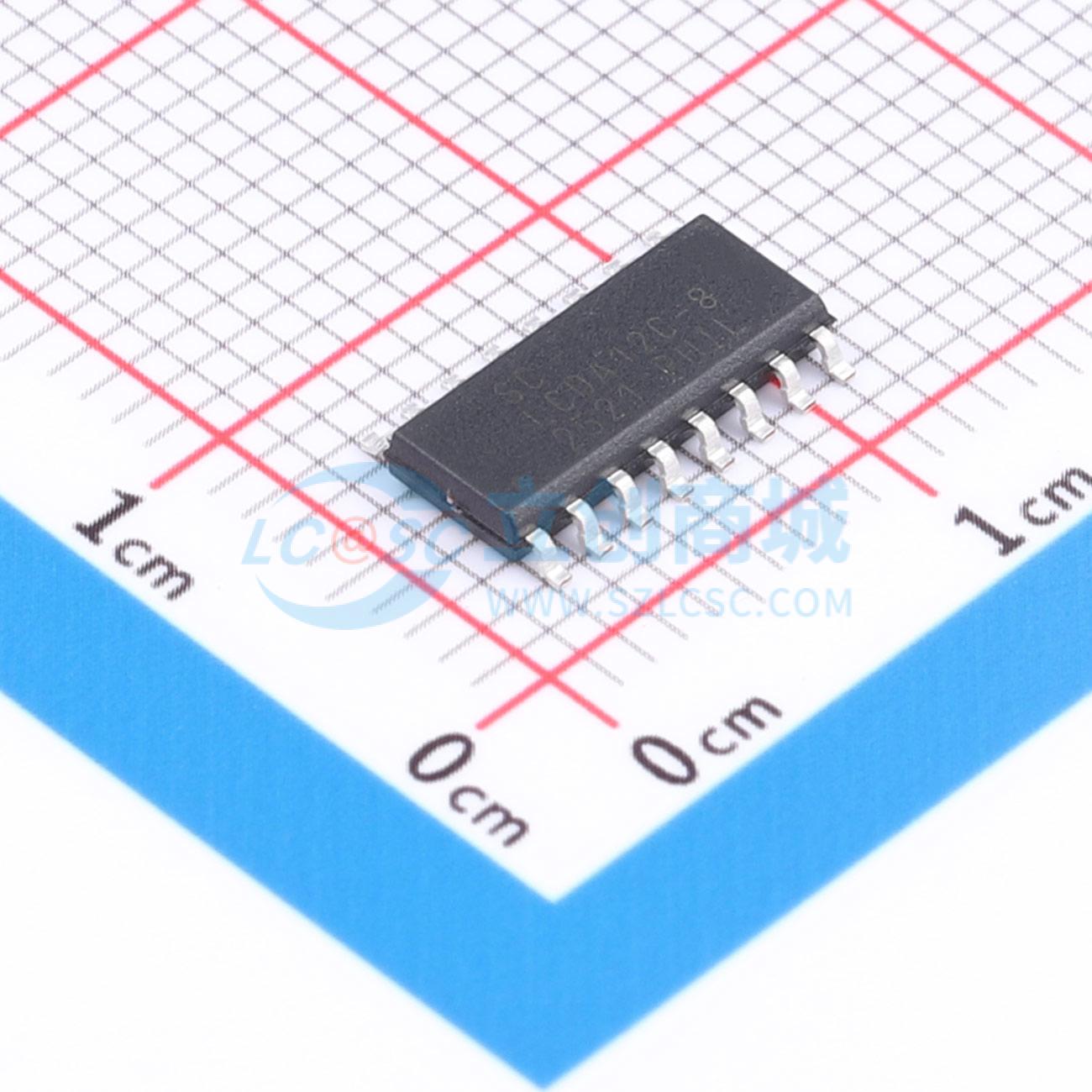

温馨提醒：图片仅供参考，商品以实物为准
LCDA12C-8.TBT
LCDA12C-8.TBT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 旨在保护连接到数据和传输线路的敏感组件，免受静电放电 (ESD)、电快速瞬变 (EFT) 和雷击引起的过电压影响。低电容阵列配置允许用户保护八条高速数据或 I/O 线路，适用于 5 至 15 伏的系统。高浪涌能力（500W，tp = 8/20μs）使其适用于在恶劣瞬态环境中运行的电信系统。低电感结构可最大程度减少高电流浪涌期间的电压过冲。适用于保护广域网 (WAN) 应用中的多协议收发器，如帧中继系统、路由器和交换机。
- 品牌名称
- SEMTECH
- 商品型号
- LCDA12C-8.TBT
- 商品编号
- C1976583
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 26.6V | |
| 峰值脉冲电流(Ipp) | 20A@8/20us | |
| 峰值脉冲功率(Ppp) | 500W@8/20us | |
| 击穿电压 | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 通道数 | 八路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 8pF |
商品概述
LCDAxxC - 8 专为保护连接到数据和传输线路的敏感元件而设计，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的过电压影响。
商品特性
- 高速数据线瞬态保护，符合 IEC 61000 - 4 - 2（ESD）±15kV（空气）、±8kV（接触）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）；IEC 61000 - 4 - 5（雷击）0.5kV、12A（8/20µs）
- 保护八条 I/O 线
- 高速接口低电容
- 高浪涌能力
- 低钳位电压
- 固态硅雪崩技术
应用领域
- 多模式收发器保护
- 广域网设备：CSU/DSU、多路复用器、路由器、ISP 设备、用户端设备
- 保护以下任意接口：RS - 232（V.28）、RS - 422（V.11、X.21）、RS - 449（V.11/V.10）
