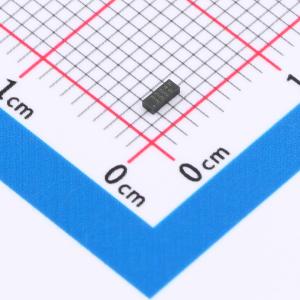

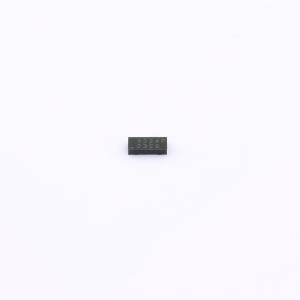

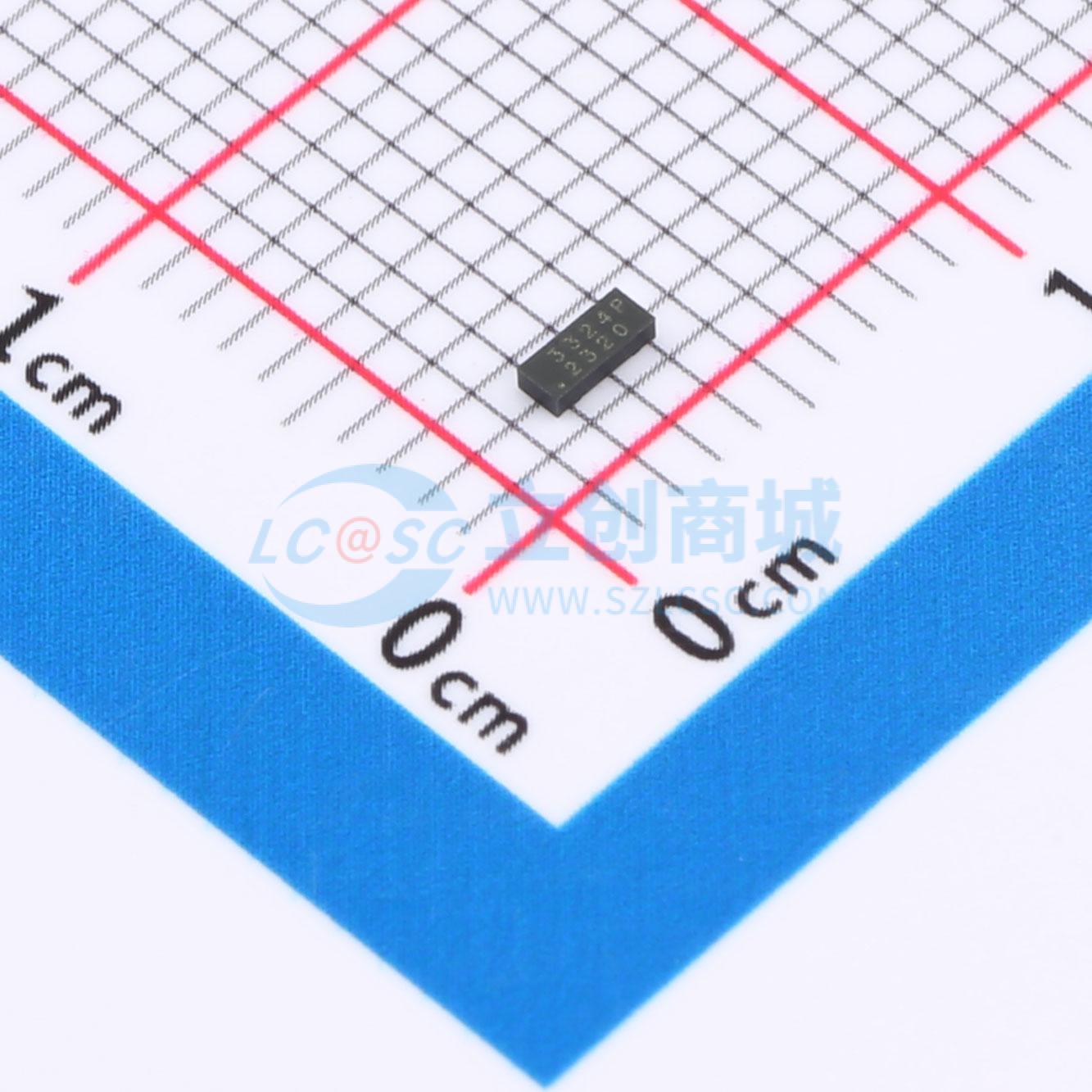

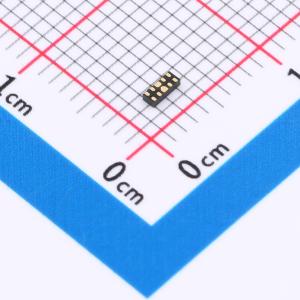

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP3324P.TNT
ESD 3.3V截止 峰值脉冲电流：4.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RailClamp324P可为高速数据接口提供ESD保护。其特点是，根据IEC 61000 - 4 - 2标准，最大ESD耐受电压高，接触放电为±17kV，空气放电为±20kV。RClamp3324P旨在将ESD峰值钳位和TLP钳位降至最低。每个引脚的封装电感都有所降低，从而降低了ESD峰值钳位电压。动态电阻低至0.15欧姆（典型值），处于行业最低水平。每条线路对地的最大电容为0.65pF，这使得RClamp3324P可用于超过5GHz的应用中，且不会造成信号衰减。每个器件最多可保护四条线路（两对高速线）。RClamp3324P采用10引脚DFN封装，尺寸为2.5x1.0mm，标称高度为0.60mm。引脚的标称间距为0.50mm。直通式封装设计简化了PCB布局，并能保持高速线路的信号完整性。低ESD峰值钳位、低动态电阻和创新的封装设计相结合，使该器件能够为诸如USB 3.1 Gen 1、eSATA和DisplayPort等应用提供最高级别的ESD保护。
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP3324P.TNT
- 商品编号
- C1976652
- 商品封装
- DFN-10(2.5x1.0)
- 包装方式
- 编带
- 商品毛重
- 0.021429克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 4.5V | |
| 峰值脉冲电流(Ipp) | 4.5A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 150nA | |
| 通道数 | - | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4；IEC 61000-4-5 | |
| 类型 | ESD | |
| Cj-结电容 | 0.65pF |
商品概述
RailClamp3324P 为高速数据接口提供静电放电（ESD）保护。其特点是，根据 IEC 61000 - 4 - 2 标准，最大 ESD 耐受电压高达 ±17kV（接触放电）和 ±20kV（空气放电）。RClamp3324P 旨在最大程度降低 ESD 峰值钳位和传输线脉冲（TLP）钳位。每个引脚的封装电感都有所降低，从而降低了 ESD 峰值钳位电压。动态电阻低至 0.15 欧姆（典型值），处于行业领先水平。每条线路对地的最大电容为 0.65pF，这使得 RClamp3324P 可用于超过 5GHz 的应用中，且不会造成信号衰减。每个器件最多可保护四条线路（两对高速线）。 RClamp3324P 采用 10 引脚 DFN 封装，尺寸为 2.5 × 1.0mm，标称高度为 0.60mm。引脚的标称间距为 0.50mm。直插式封装设计简化了 PCB 布局，并能保持高速线路的信号完整性。 低 ESD 峰值钳位、低动态电阻和创新的封装设计相结合，使该器件能够为诸如 USB 3.1 Gen 1、eSATA 和 DisplayPort 等应用提供最高级别的 ESD 保护。
商品特性
- 瞬态保护符合：
- IEC 61000 - 4 - 2（ESD）20kV（空气放电）、17kV（接触放电）
- IEC 61000 - 4 - 4（电快速瞬变脉冲群，EFT）4kV（5/50ns）
- IEC 61000 - 4 - 5（浪涌，Lightning）4.5A（8/20μs）
- 针对高速布局优化的封装设计
- 保护四条高速数据线
- 工作电压：3.3V
- 低电容：最大 0.65pF（I/O 到地）
- 动态电阻：0.15 欧姆（典型值）
- 固态硅雪崩技术
应用领域
- USB 3.1 Gen 1
- 工业设备
- 数字视频接口
- 低压差分信号（LVDS）接口
- eSATA
