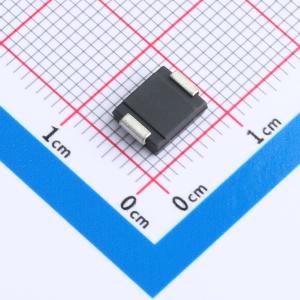

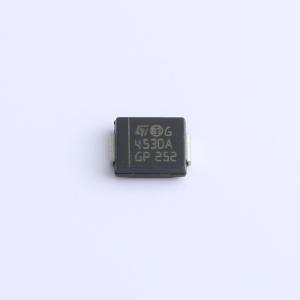

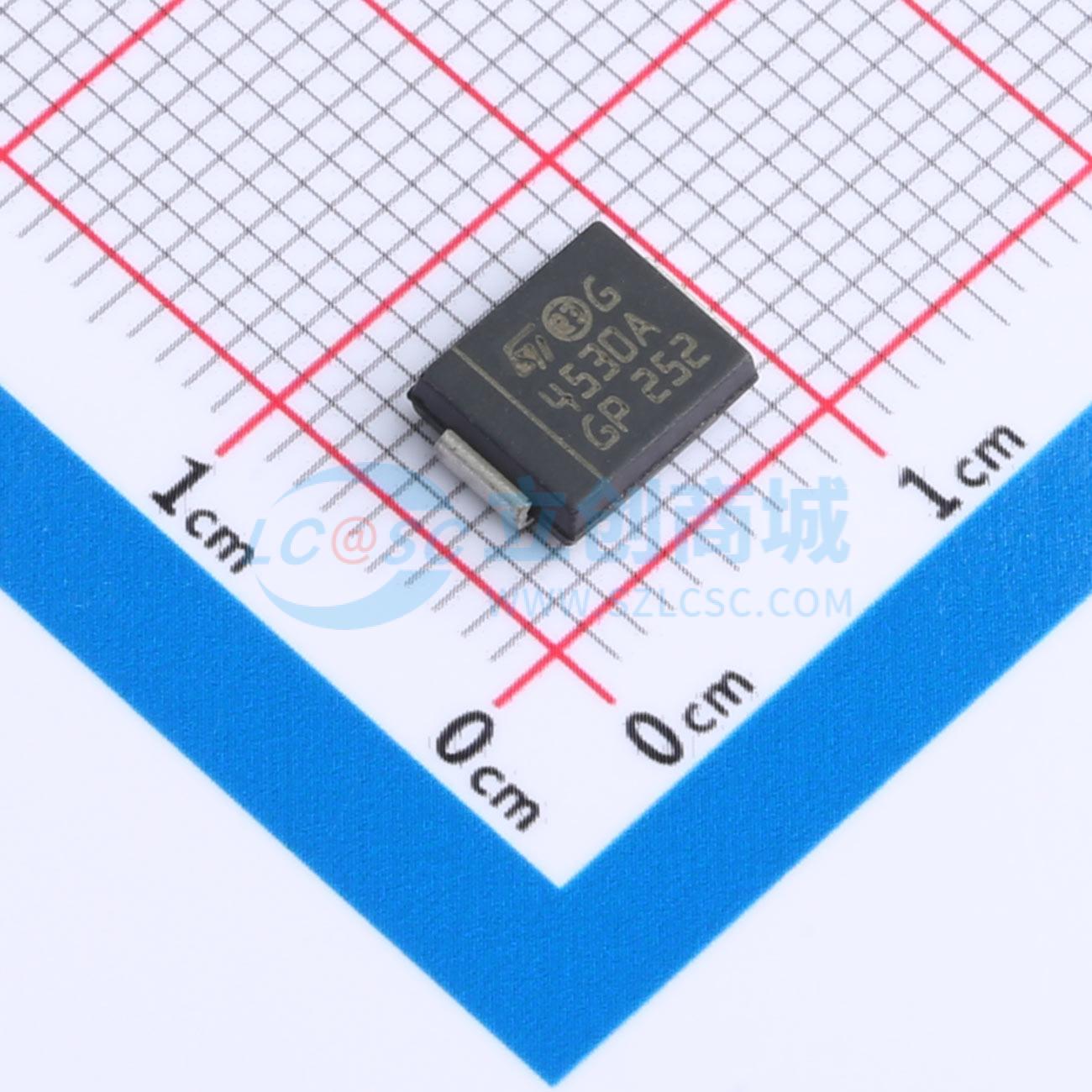

温馨提醒：图片仅供参考，商品以实物为准

STIEC45-30AS

单向TVS 30V截止峰值浪涌电流：500A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: STIEC45瞬态抑制二极管（Transil）系列专为根据IEC 61000 - 4 - 5标准保护直流电源线而设计。该器件可根据IEC 61000 - 4 - 4和ETS EN 300 386标准保护电路免受电快速瞬变（EFT）影响。同时，依据IEC 61000 - 4 - 2和MIL STD 883 Method 3015标准提供静电放电保护。平面技术使这些器件适用于高端设备和开关模式电源（SMPS），这些应用需要低泄漏电流和高结温，以长期提供可靠性和稳定性。STIEC45器件采用SMC封装（SMC封装尺寸符合IPC 7351标准）。
品牌名称: ST(意法半导体)
商品型号: STIEC45-30AS
商品编号: C1976656
商品封装: SMC(DO-214AB)
包装方式: 编带
商品毛重: 0.6克(g)

商品参数

商品概述

STIEC45瞬态抑制二极管（Transil）系列专为根据IEC 61000 - 4 - 5标准保护直流电源线而设计。该器件可根据IEC 61000 - 4 - 4和ETS EN 300 386标准保护电路免受电快速瞬变（EFT）影响。同时，依据IEC 61000 - 4 - 2和MIL STD 883 Method 3015标准提供静电放电保护。平面技术使这些器件适用于高端设备和开关模式电源（SMPS），这些应用需要低泄漏电流和高结温，以长期提供可靠性和稳定性。 STIEC45器件采用SMC封装（SMC封装尺寸符合IPC 7351标准）。

商品特性

峰值脉冲电流：500 A（1.2/50 μs、8/20 μs）
截止电压范围：24 V至33 V
单向类型：STIEC45 - xxAS 反向：在VBR时开始钳位正向：约0.6 V时开始钳位
双向类型：STIEC45 - xxACS 两个方向均在VBR时开始钳位
低泄漏电流：25 ℃时为0.2 μA，85 ℃时为1 μA
最大工作结温Tj：150 ℃
最大结温Tj时的高峰值电流能力：410 A（8/20 μs）
JEDEC注册封装外形
符合RoHS2标准

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	30V
	钳位电压	55V
	峰值脉冲电流(Ipp)	500A@8/20us
	峰值脉冲功率(Ppp)	-

	属性	参数值
	击穿电压	36.8V
	反向电流(Ir)	1uA
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
