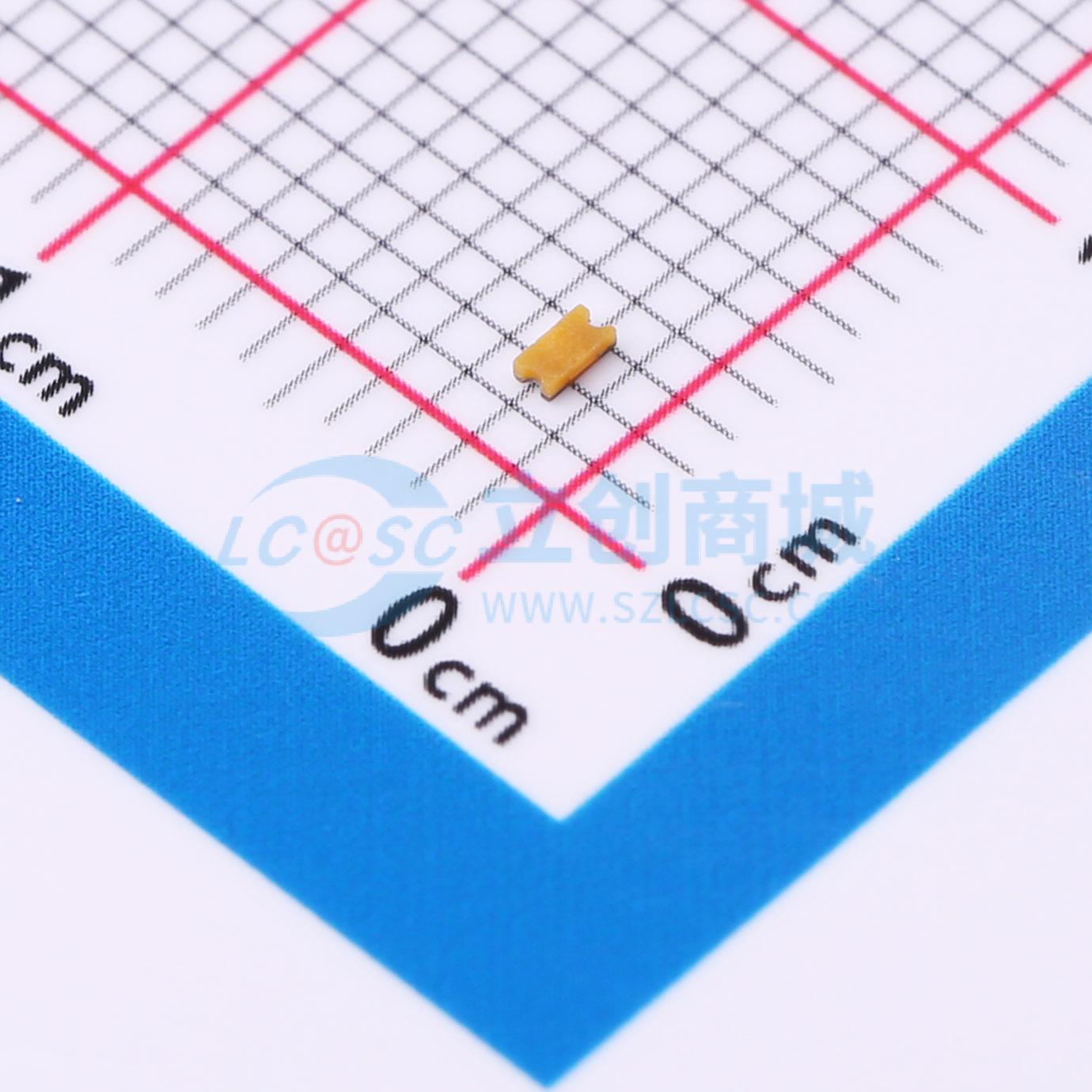

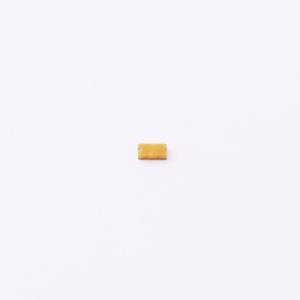

温馨提醒：图片仅供参考，商品以实物为准
AXGD10603NR
双向ESD
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XTREME-GUARDTM静电放电（ESD）抑制器可在极小的0402和0603封装尺寸下，保护敏感电子设备免受极端ESD条件影响。该产品系列专门设计用于抑制高达30 kV的快速上升ESD瞬变，同时几乎不会给电路增加电容，有助于保持信号完整性并最大限度减少数据丢失。它是符合RoHS标准、无卤且无铅的ESD抑制器。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- AXGD10603NR
- 商品编号
- C1976676
- 商品封装
- 0603
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | - | |
| 钳位电压 | 40V | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.09pF |
商品概述
XTREME-GUARD™静电放电（ESD）抑制器可在极小的0402和0603封装尺寸下，保护敏感电子设备免受极端ESD条件的影响。该产品系列专门设计用于抑制高达30kV的快速上升ESD瞬变，同时几乎不会给电路增加电容，有助于保持信号完整性并最大限度减少数据丢失。它是符合RoHS标准、无卤且无铅的ESD抑制器。
商品特性
-通过AEC-Q200认证-高ESD额定值,接触/空气放电高达30kV-符合RoHS标准,无铅且无卤-超低电容-低泄漏电流-快速响应时间-双向-可承受多次ESD冲击-与贴装工艺兼容-提供1000、5000和10000片卷带包装(EIA-RS481)-最高额定电压高达32V-最高工作温度为125°C
应用领域
-信息娱乐系统-高速接口汽车应用-高频应用(如射频、天线系统、以太网、USB、DVI、LVDS)
