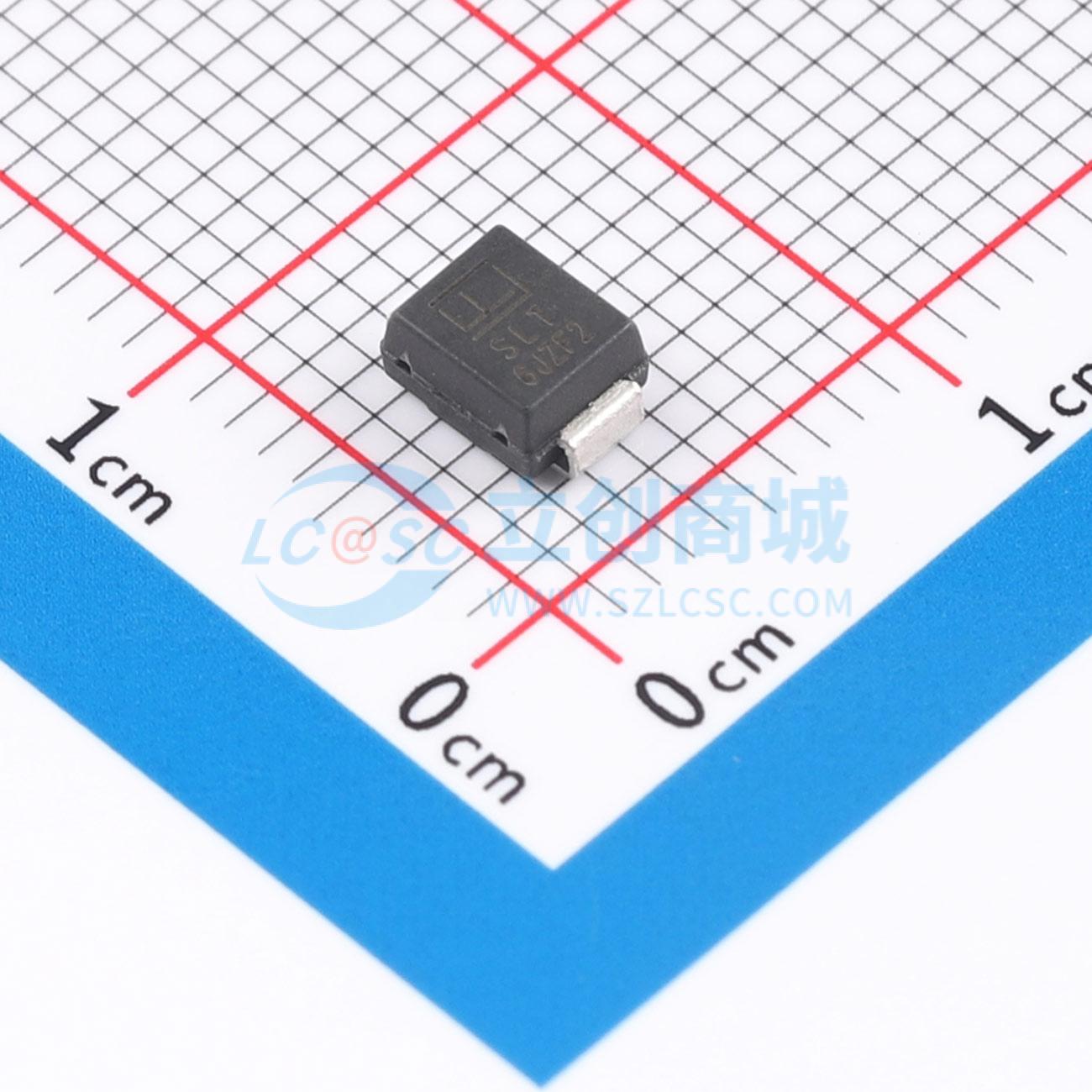

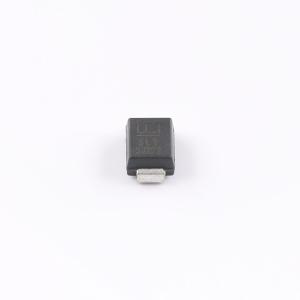

SACB18
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 28.8V | |
| 峰值脉冲电流(Ipp) | 15A | |
| 峰值脉冲功率(Ppp) | 500W@10/1000us | |
| 击穿电压 | 20V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 45pF |
商品概述
SACB系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变而设计。
商品特性
- 在10/1000μs波形下，峰值脉冲功率能力为500W，重复率（占空比）：0.01%
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力释放结构
- 典型故障模式为在过压或过流时短路
- 根据JEDEC JESD201A标准的表4a和4c进行晶须测试
- 符合IEC-61000-4-2标准，静电放电抗扰度为30kV（空气）、30kV（接触）
- 依据IEC 61000-4-2标准对数据线进行静电放电保护
- 依据IEC 61000-4-4标准对数据线进行电快速瞬变脉冲群保护
- V @ T = V @25℃ x (1+αT x (TJ - 25))（αT：温度系数，典型值为0.1%）
- 玻璃钝化芯片结
- 快速响应时间：从0V到最小击穿电压通常小于1.0ps
- 出色的钳位能力
- 低增量浪涌电阻
- 保证高温回流焊接：260℃/40秒
- 塑料封装的阻燃等级符合UL标准的V-0级
- 符合J-STD-020标准的MSL 1级，无铅最高峰值温度260℃
- 雾锡无铅电镀
- 无卤且符合RoHS标准
- 无铅E3表示二级互连无铅，端子表面处理材料为锡（Sn）（IPC/JEDEC J-STD609A.01）
应用领域
- 电信
- 计算机
- 工业
- 消费电子应用
