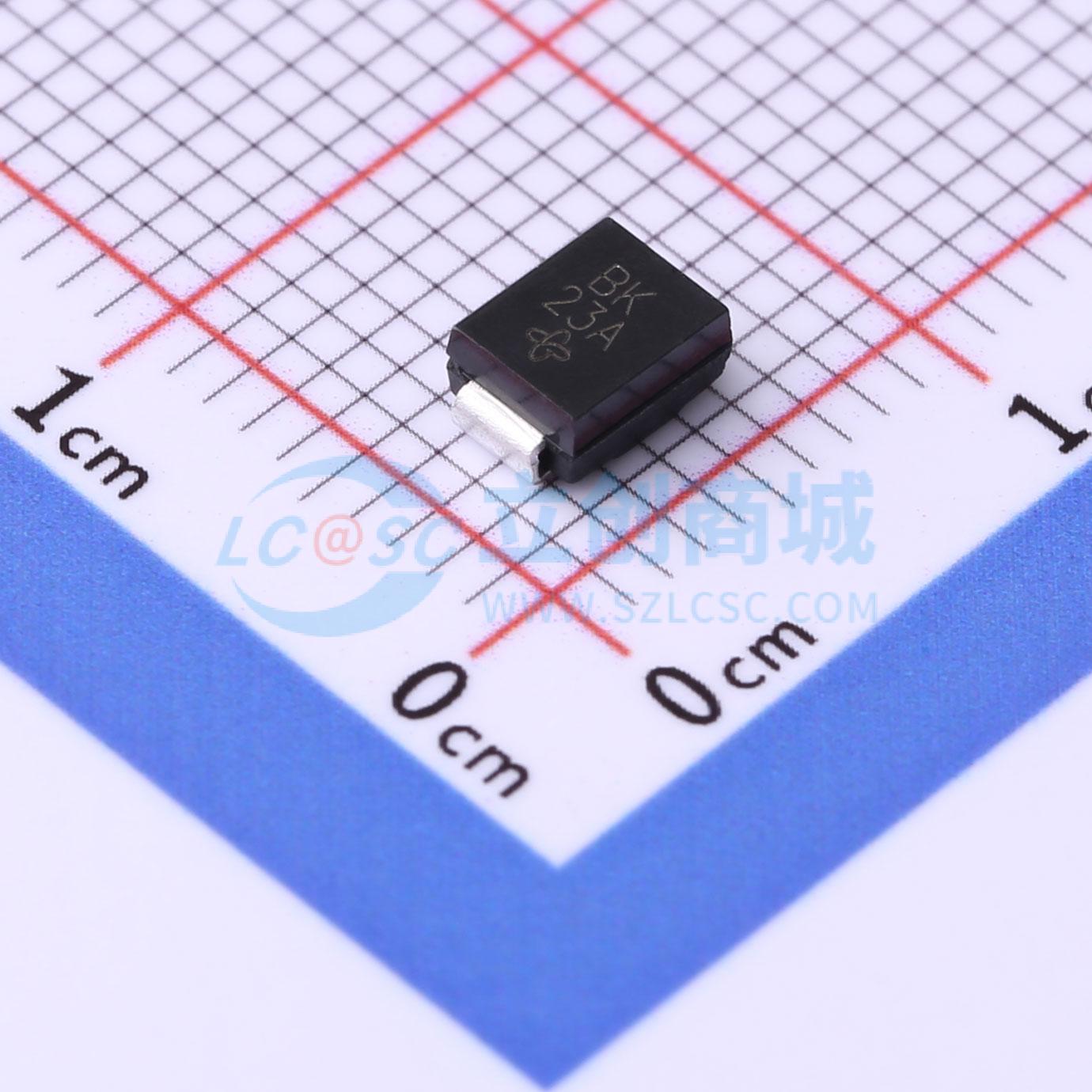

SMBJ14CA-E3/52实物图

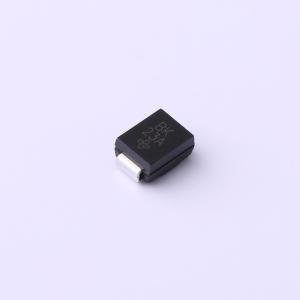

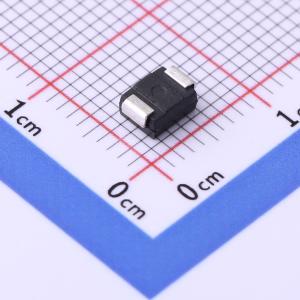

  • SMBJ14CA-E3/52商品缩略图
  • SMBJ14CA-E3/52商品缩略图
  • SMBJ14CA-E3/52商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SMBJ14CA-E3/52

双向TVS 14V截止 峰值浪涌电流：25.9A@10/1000us

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
特性：低轮廓封装。 适合自动贴装。 玻璃钝化芯片结。 有单向和双向可选。 600 W 峰值脉冲功率能力，波形为 10/1000 μs，重复率（占空比）：0.01%。 出色的钳位能力。应用：用于消费、计算机、工业和电信领域的敏感电子设备，保护其免受感性负载开关和雷击在 IC、MOSFET、传感器单元信号线上引起的电压瞬变影响
品牌名称
VISHAY(威世)
商品型号
SMBJ14CA-E3/52
商品编号
C1976713
商品封装
SMB(DO-214AA)​
包装方式
编带
商品毛重
0.22克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性双向
反向截止电压(Vrwm)14V
钳位电压23.2V
峰值脉冲电流(Ipp)25.9A@10/1000us
属性参数值
峰值脉冲功率(Ppp)600W@10/1000us
击穿电压17.2V
反向电流(Ir)1uA
类型TVS

商品特性

  • 薄型封装
  • 适合自动贴装
  • 玻璃钝化芯片结
  • 提供单向和双向型号
  • 采用10/1000 μs波形时，峰值脉冲功率能力达600 W，重复率（占空比）：0.01 %
  • 出色的钳位能力
  • 响应时间极快
  • 浪涌电阻增量低
  • 符合J-STD-020标准的MSL 1级，无铅最高峰值温度为260 ℃
  • 可提供符合AEC-Q101标准的产品 - 汽车级订购代码：基础产品编号HE3或HM3

应用领域

  • 用于保护敏感电子设备，防止因感性负载开关和雷击在IC、MOSFET以及消费、计算机、工业和电信领域传感器单元的信号线上产生的电压瞬变。

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(750个/圆盘，最小起订量 1 个)
个
起订量：1 个750个/圆盘

总价金额：

￥ 0.00

近期成交0单
