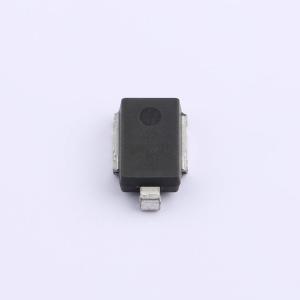

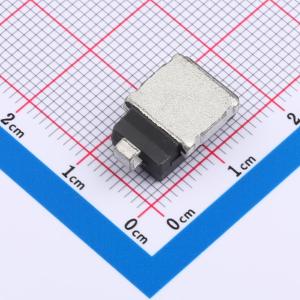

SM8S22ATHE3/I
停产 单向TVS 22V截止 峰值浪涌电流：186A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：DO-218兼容。结钝化优化设计，采用钝化各向异性整流器技术。Tj = 175°C，适用于高可靠性和汽车要求。仅提供单向极性。低泄漏电流。低正向压降。应用：用于敏感电子设备，防止由电感负载开关和雷击引起的电压瞬变，特别是用于汽车负载突降保护应用
- 品牌名称
- VISHAY(威世)
- 商品型号
- SM8S22ATHE3/I
- 商品编号
- C1976869
- 商品封装
- DO-218AC
- 包装方式
- 编带
- 商品毛重
- 2.92克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 22V | |
| 钳位电压 | 35.5V | |
| 峰值脉冲电流(Ipp) | 186A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 6.6kW@10/1000us | |
| 击穿电压 | 26.9V | |
| 反向电流(Ir) | 10uA | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | TVS |
商品特性
- 结钝化优化设计，采用钝化各向异性整流器技术
- 具备 TJ = 175℃ 工作能力，适用于高可靠性和汽车应用要求
- 仅提供单向极性
- 低泄漏电流
- 低正向压降
- 高浪涌能力
- 符合 ISO7637 - 2 浪涌规范（因测试条件而异）
- 符合 J - STD - 020 标准的 MSL 1 级，无铅最高峰值温度为 245℃
- 通过 AEC - Q101 认证
应用领域
- 用于保护敏感电子设备，抵御电感负载开关和雷击引起的电压瞬变，尤其适用于汽车负载突降保护应用。
