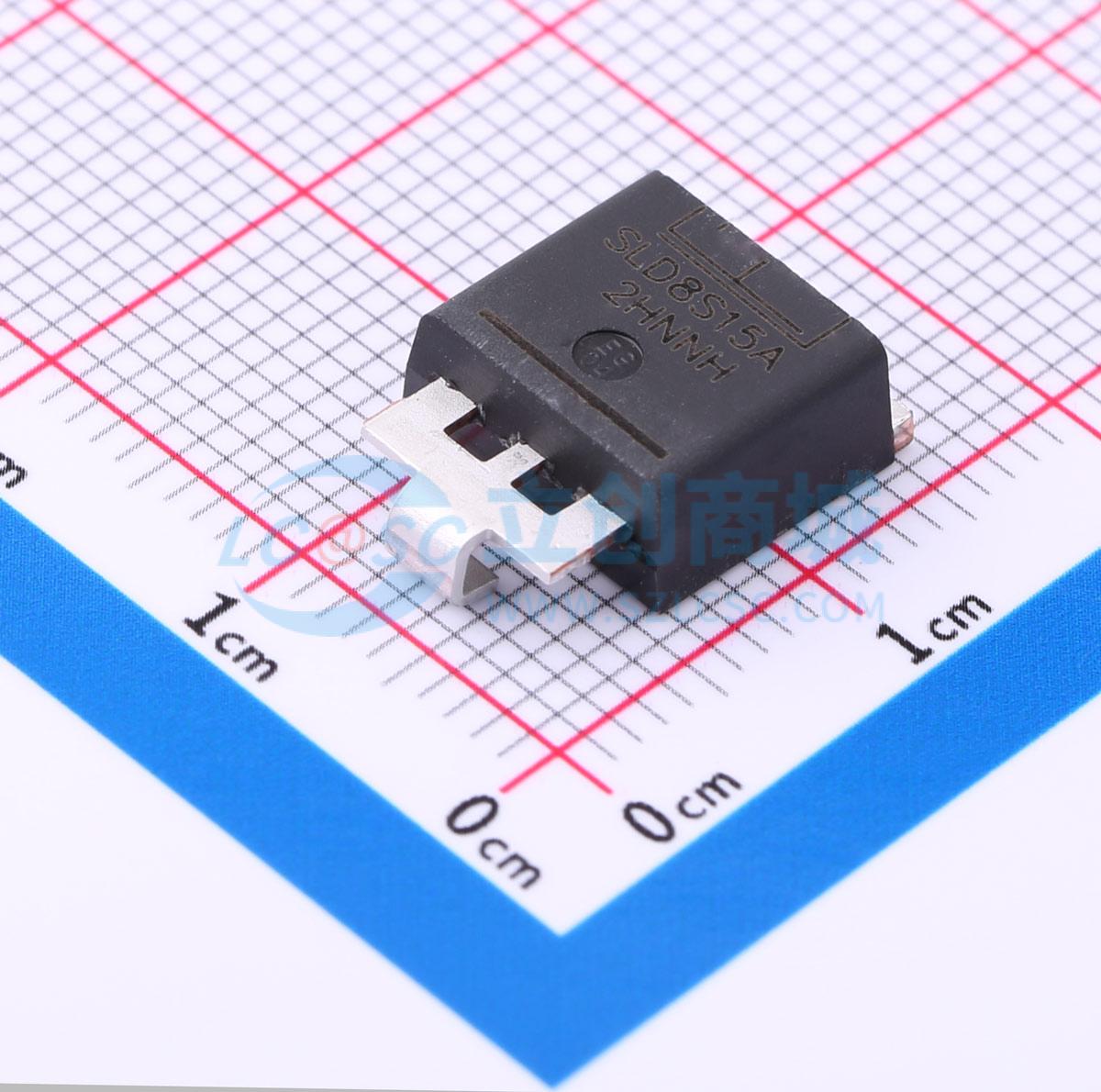

温馨提醒：图片仅供参考，商品以实物为准
SLD8S15A
单向TVS 15V截止 峰值浪涌电流：286A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SLD8S系列TVS二极管采用引脚改进型SMTO - 263封装。它旨在保护敏感电子设备，使其免受雷电和感性负载开关电压瞬变事件的影响，适用于严苛的汽车负载突降应用。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SLD8S15A
- 商品编号
- C1976661
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 2.53克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 24.4V | |
| 峰值脉冲电流(Ipp) | 286A | |
| 峰值脉冲功率(Ppp) | 7kW |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 16.7V | |
| 反向电流(Ir) | 10uA | |
| 工作温度 | -55℃~+175℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SLD8S系列TVS二极管采用引脚改进型SMTO - 263封装。它旨在保护敏感电子设备，使其免受雷电和感性负载开关电压瞬变事件的影响，适用于严苛的汽车负载突降应用。
商品特性
- 通过AEC - Q101认证
- SMTO - 263封装，引脚布局与行业常用的DO - 218AB封装兼容
- 满足ISO7637 - 2 5a/5b保护和ISO16750负载突降测试（详情请参考应用笔记）
- V(BR) @T(J)=V(BR) @25℃×(1 + αT×(T1 - 25))（αT：温度系数，典型值为0.1%）
- 改进型TO - 263封装内采用玻璃钝化芯片结
- 数据线ESD保护符合IEC 61000 - 4 - 2标准，30kV（空气），30kV（接触）
- 数据线EFT保护符合IEC 61000 - 4 - 4标准
- 快速响应时间：从0V到最小击穿电压（BV min）通常小于1.0ps
- 出色的钳位能力
- 低增量浪涌电阻
- UL认可的化合物，阻燃等级达到V - 0
- 符合J - STD - 020标准的MSL 1级，无铅回流焊最高峰值温度为260℃
- 适用于表面贴装应用，可优化电路板空间
- 薄型封装
- 保证高温回流焊接：端子处260℃/10秒
- 雾锡无铅电镀
- 无卤且符合RoHS标准
- 无铅E3表示二级互连无铅，端子表面处理材料为锡（Sn）（IPC/JEDEC J - STD609A.01）
应用领域
- 感性负载开关
- 交流发电机负载突降
