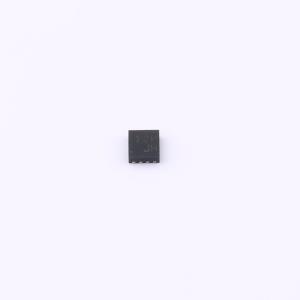

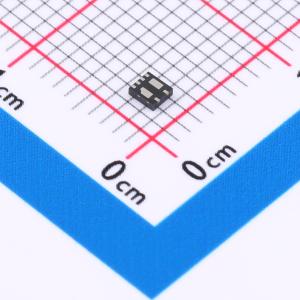

RCLAMP1255P.TGT
TVS 4V截止 3A峰值脉冲
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- TVS阵列是低电容ESD保护器件，旨在保护高速数据接口。提供专用的浪涌和ESD保护，适用于uUSB端口。该器件采用低电容TVS二极管，可保护工作电压高达±4V的USB数据（DP、DM）和USB ID引脚。这些二极管可根据IEC 61000-4-2标准提供±10kV接触放电的ESD保护
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP1255P.TGT
- 商品编号
- C1976497
- 商品封装
- DFN2018-6-EP
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 4V | |
| 钳位电压 | 12.5V；18.5V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 40W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 4.5V | |
| 反向电流(Ir) | 300nA；100nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.5pF；2500pF |
商品概述
RailClamp TVS阵列是低电容ESD保护器件，旨在保护高速数据接口。RClamp1255P为微型USB端口提供专门的浪涌和ESD保护。它旨在取代便携式应用中的多个分立元件。该器件采用低电容TVS二极管，用于保护工作电压高达+/- 4伏的USB数据（DP、DM）和USB ID引脚。这些二极管根据IEC 61000 - 4 - 2标准，提供±10kV接触放电的ESD保护。这些线路上的负载电容< 0.50pF。集成的12伏TVS二极管用于保护USB电压总线。VBus TVS设计具有100A（tp = 8/20μs）的高浪涌电流能力和低钳位电压。 RClamp1255P采用6引脚SLP2018P6封装。其尺寸为2.0 × 1.8mm，标称高度为0.57mm。与现有解决方案相比，这款高度集成的器件占用的电路板空间更小。 小尺寸、低电容以及高水平的浪涌和ESD保护相结合，使该器件成为保护手机、笔记本电脑和其他便携式电子产品中USB接口的灵活解决方案。
商品特性
- 为USB电压总线提供ESD和浪涌保护，符合IEC 61000 - 4 - 2（ESD）±30kV（空气）、±30kV（接触）；IEC 61000 - 4 - 5（雷击）100A（8/20μs）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- 为USB数据线提供ESD保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气）、±10kV（接触）
- 保护工作电压高达+ / - 4V的USB DP、DM和ID引脚
- 保护工作电压高达12V的USB VBus
- DP、DM和ID引脚上的电容低（< 0.50pF）
- 钳位电压低
- DP、DM和ID引脚上的动态电阻低
- 固态硅雪崩技术
应用领域
- USB 2.0
- USB OTG
- 微型USB
