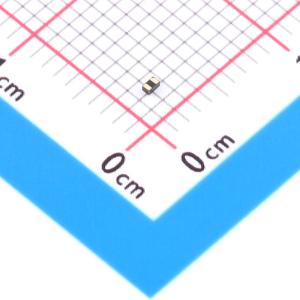

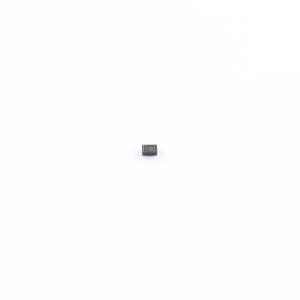

温馨提醒：图片仅供参考，商品以实物为准
UCLAMP3381P.TFT
TVS 3.3V截止 25A峰值脉冲
- 品牌名称
- SEMTECH
- 商品型号
- UCLAMP3381P.TFT
- 商品编号
- C1976134
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 11.5V | |
| 峰值脉冲电流(Ipp) | 25A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 275W | |
| 击穿电压 | 4.5V | |
| 类型 | TVS |
商品概述
μClamp TVS二极管旨在保护敏感电子设备免受因电气过应力（EOS）、雷击、电容放电（CDE）和静电放电（ESD）造成的损坏或闩锁效应。它们具有大截面积结，可传导高瞬态电流。这些器件具备出色的电路板级保护特性，包括快速响应时间、低工作电压和钳位电压，且不会出现器件性能退化。
μClamp3381P具有极为出色的保护特性，其特点是高浪涌电流能力（25A，tp = 8/20μs）、低峰值ESD钳位电压和高ESD耐受电压（根据IEC 61000 - 4 - 2标准，接触放电±30kV）。典型动态电阻低至0.025欧姆，处于行业领先水平。每个器件可保护一条工作电压为3.3V的数据或电源线。
μClamp3381P采用2引脚SGP1006N2封装，尺寸为1.0×0.6×0.5mm。引脚间距为0.65mm，且采用无铅表面处理。小尺寸、低工作电压和高ESD浪涌能力的结合，使其非常适合用于保护光模块、液晶电视和平板电脑中的电压总线线路。
商品特性
- 为VBus和数据线提供瞬态保护，满足以下标准：
- IEC 61000 - 4 - 2（ESD）：±30kV（空气放电），±30kV（接触放电）
- IEC 61000 - 4 - 4（EFT）：40A（5/50ns）
- IEC 61000 - 4 - 5（雷击）：25A（8/20μs）
- 保护单条线路
- 低ESD钳位电压
- 工作电压：3.3V
- 低泄漏电流
- 极低动态电阻：典型值0.025欧姆
- 固态硅雪崩技术
应用领域
- 光模块
- 3.3V VBus保护
- 液晶电视
- 平板电脑
- 仪器仪表
- 闭路电视摄像机
