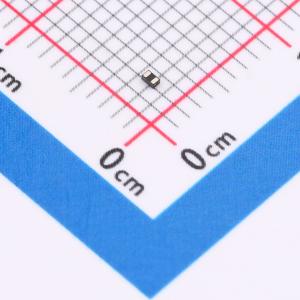

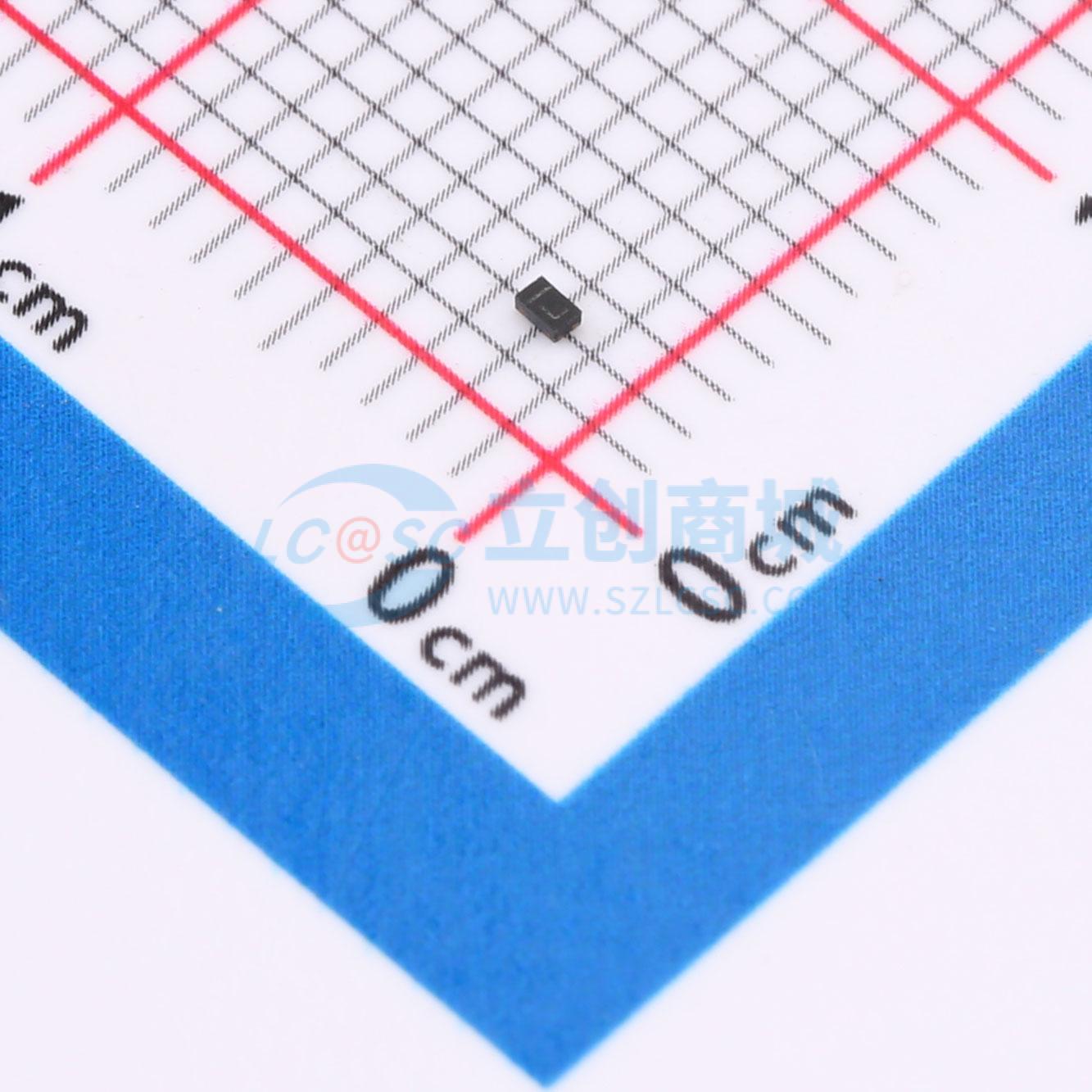

温馨提醒：图片仅供参考，商品以实物为准
ESDAVLC8-1BT2Y
双向 3V 1.3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级单线低电容Transil ，用于ESD保护的瞬态浪涌电压抑制器（TVS）
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDAVLC8-1BT2Y
- 商品编号
- C1976151
- 商品封装
- SOD-882T
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3V | |
| 钳位电压 | 8.5V | |
| 峰值脉冲电流(Ipp) | 1.3A@8/20us | |
| 峰值脉冲功率(Ppp) | 30W@8/20us | |
| 击穿电压 | 20V；14V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 工作温度 | -50℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 4.5pF |
商品概述
ESDAVLC8-1BT2Y是一款双向单线TVS二极管，旨在保护数据线或其他I/O端口免受ESD瞬态影响。 该器件非常适合既需要节省印刷电路板空间又需要具备功率吸收能力的应用。
商品特性
- 单线双向保护
- 击穿电压最小值为8.5V
- 极低电容：0V时为4.5pF
- 无铅封装
- 符合ECOPACK2标准的元件
- 通过AEC-Q101认证
- 极低电容，可优化数据完整性
- 极低反向电流 < 50nA
- 低PCB空间占用：0.6mm²
- 单片集成提供高可靠性
- 符合IEC 61000-4-2标准（超过4级）：17kV（空气放电），17kV（接触放电）
- 符合ISO10605标准：C = 330pF，R = 330Ω：15kV（空气放电），8kV（接触放电）
- 符合MIL STD 883G - 方法3015-7：3类
- 人体模型（HBM）
应用领域
-汽车应用-计算机-打印机-通信系统-手机及配件-视频设备
