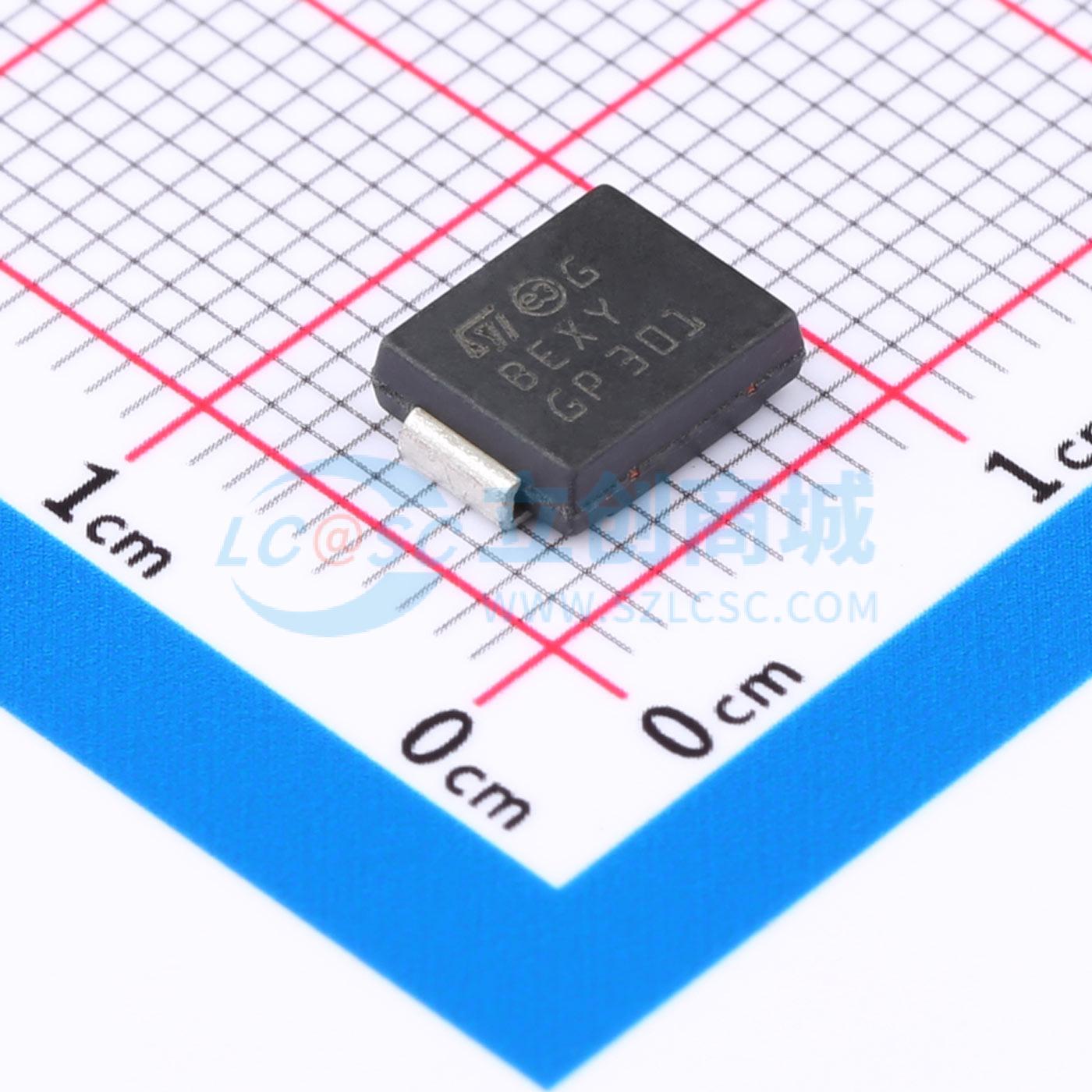

温馨提醒：图片仅供参考，商品以实物为准

SM15T39CAY

双向TVS 33.3V截止峰值浪涌电流：28A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 汽车级1500 W、33.3 V TVS，SMC封装
品牌名称: ST(意法半导体)
商品型号: SM15T39CAY
商品编号: C1976263
商品封装: SMC
包装方式: 编带
商品毛重: 0.297克(g)

商品参数

商品概述

SM15TY瞬态抑制二极管（Transil）系列旨在保护敏感的汽车电路，抵御ISO 7637 - 2中定义的浪涌，以及符合ISO 10605标准的静电放电。平面技术使其适用于高端电路，这些电路需要低泄漏电流和高结温，以确保长期的可靠性和稳定性。SM15TY采用SMC封装（SMC封装尺寸符合IPC 7531标准）。

商品特性

峰值脉冲功率：– 1500 W（10/1000 µs）、10 kW（8/20 µs）
截止电压范围：5.8 V至70 V
单向和双向类型
低泄漏电流：– 25 ℃时为0.2 µA、85 ℃时为1 µA
最高工作结温（Tj）：150 ℃
在最高结温（Tjmax）下具备高功率能力：– 1250 W（10/1000 µs）
符合JEDEC注册封装外形
树脂符合UL 94 V0标准
通过AEC - Q101认证

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交16单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	33.3V
	钳位电压	69.7V
	峰值脉冲电流(Ipp)	28A@8/20us

	属性	参数值
	峰值脉冲功率(Ppp)	10kW@8/20us
	击穿电压	39V
	反向电流(Ir)	1uA
	工作温度	-40℃~+150℃
	类型	TVS
