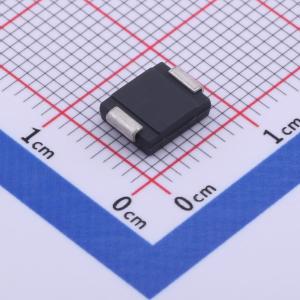

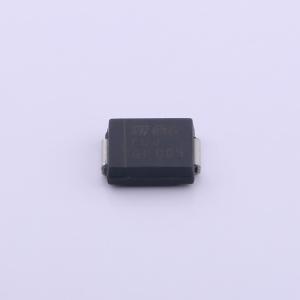

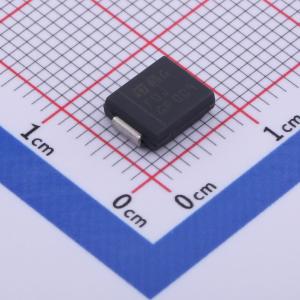

温馨提醒：图片仅供参考，商品以实物为准

SMCJ15A-TR

单向TVS 15V截止峰值浪涌电流：64A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TVS系列旨在根据IEC 61000 - 4 - 2、MIL STD 883方法3015保护敏感设备免受静电放电影响，以及根据IEC 61000 - 4 - 4和5抵御电气过应力。它们适用于1500 W 10/1000 µs以下的浪涌。这种平面技术使其适用于高端设备和开关电源，这些应用需要低泄漏电流和高结温以长期提供可靠性和稳定性。
品牌名称: ST(意法半导体)
商品型号: SMCJ15A-TR
商品编号: C1976370
商品封装: SMC
包装方式: 编带
商品毛重: 0.389克(g)

商品参数

商品概述

TVS系列旨在根据IEC 61000 - 4 - 2、MIL STD 883方法3015保护敏感设备免受静电放电影响，以及根据IEC 61000 - 4 - 4和5抵御电气过应力。它们适用于1500 W 10/1000 µs以下的浪涌。这种平面技术使其适用于高端设备和开关电源，这些应用需要低泄漏电流和高结温以长期提供可靠性和稳定性。

商品特性

峰值脉冲功率：1500 W（10/1000 µs）至10 kW（8/20 µs）
关断电压范围：5 V至188 V
单向和双向类型
低泄漏电流：25 ℃时为0.2 µA
最大工作结温：150 ℃
最大结温下的高功率能力：高达1250 W（10/1000 µs）
引脚处理：亚光镀锡
UL94，V0
J - STD - 020 MSL 1级
J - STD - 002、JESD 22 - B102 E3和MIL - STD - 750方法2026
JESD - 201 2类晶须测试
IPC7531焊盘布局和JEDEC注册封装外形
IEC 61000 - 4 - 4 4级：4 kV
IEC 61000 - 4 - 2，C = 150 pF，R = 330 Ω，超过4级：30 kV（空气放电），30 kV（接触放电）

数据手册PDF

放大查看下载PDF

优惠活动

2折起

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交16单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	15V
	钳位电压	32.5V
	峰值脉冲电流(Ipp)	64A@8/20us
	峰值脉冲功率(Ppp)	1.5kW@10/1000us

	属性	参数值
	击穿电压	17.6V
	反向电流(Ir)	200nA
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
