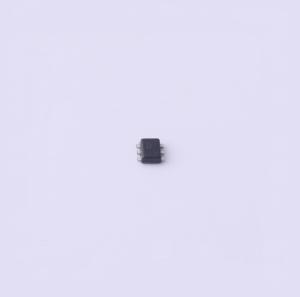

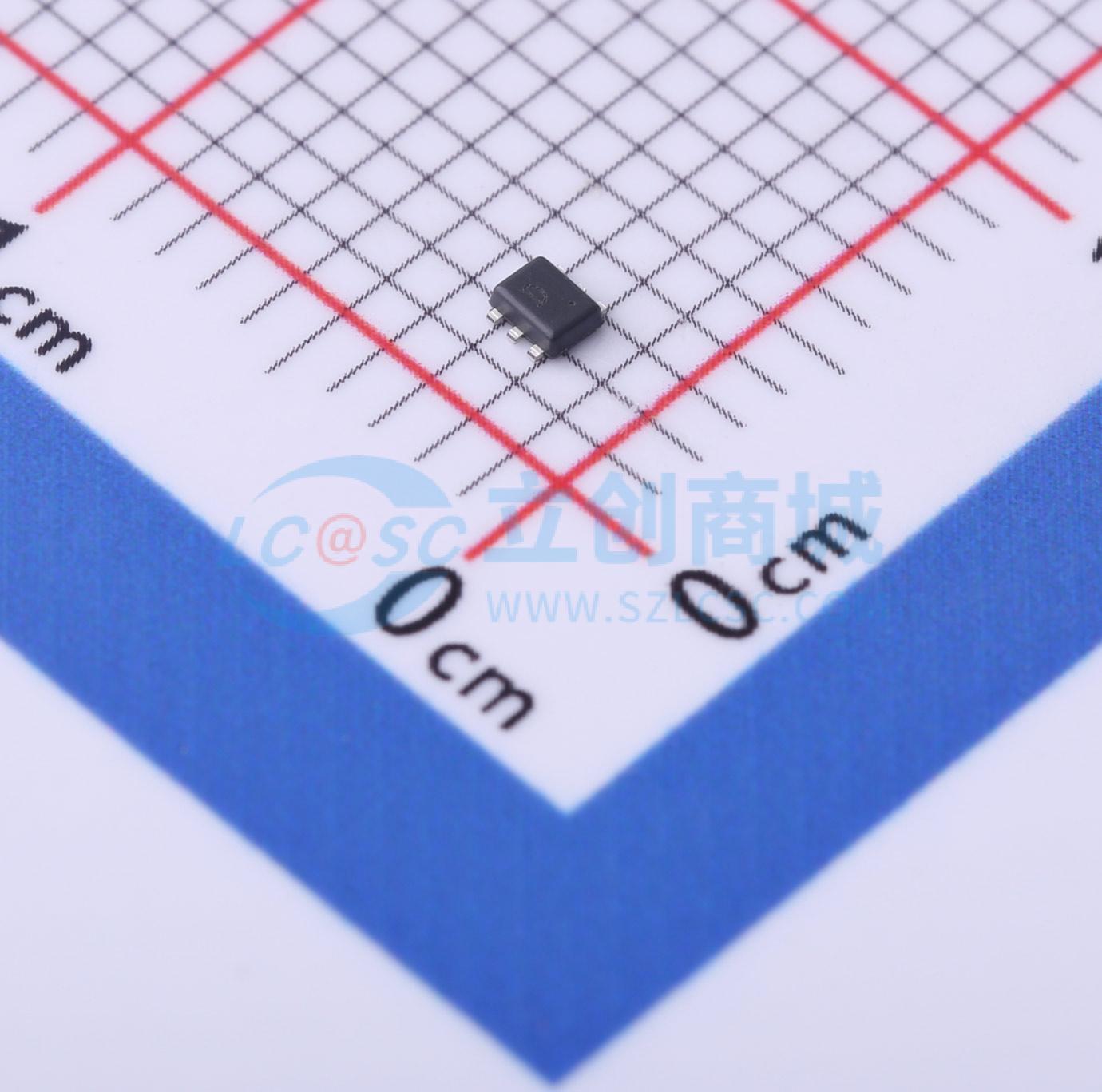

ESDALC6V1P6
单向TVS 3V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 用于ESD保护的低电容Transil阵列
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDALC6V1P6
- 商品编号
- C1976562
- 商品封装
- SOT-666-6
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3V | |
| 钳位电压 | 3V | |
| 峰值脉冲功率(Ppp) | 30W@8/20us | |
| 击穿电压 | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 工作温度 | -40℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 7.5pF |
商品概述
这些器件为单片抑制器，旨在保护连接到数据和传输线路的组件免受静电放电（ESD）影响。对于正向瞬变，它们将电压钳位至略高于逻辑电平电源的水平；对于负向瞬变，将电压钳位至低于地电位一个二极管压降的水平。
商品特性
- 4个单向瞬态抑制二极管功能
- 击穿电压VBR最小值为6.1 V
- 低泄漏电流<100 nA
- 低二极管电容（零电压下为7.5 pF）
- UL94，V0等级
- 符合RoHS标准的封装
- 符合以下标准：IEC 61000 - 4 - 2（超过4级）20 kV（空气放电）、8 kV（接触放电）；MIL STD 883E - 方法3015 - 7：3类、25 kV人体模型（HBM）
应用领域
- 计算机
- 打印机
- 通信系统
- 机顶盒
