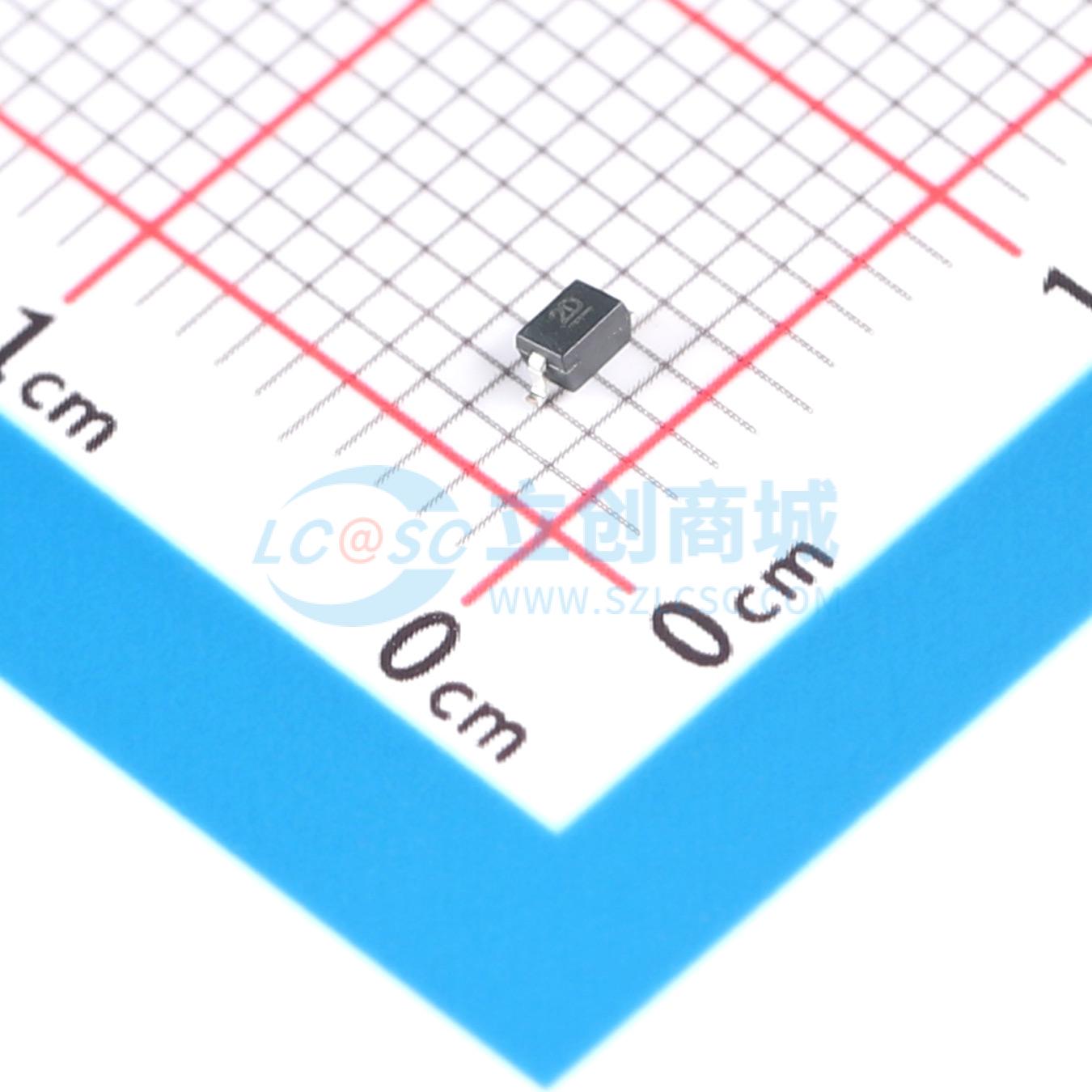

温馨提醒：图片仅供参考，商品以实物为准

CDSOD323-T12C-DSLQ

双向TVS 12V截止峰值浪涌电流：11A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 便携式通信和电信设备制造商对半导体行业提出挑战，要求开发尺寸更小、适用于高速通信速率的电子元件。采用SOD323封装尺寸的瞬态电压抑制二极管，适用于浪涌和静电放电（ESD）保护应用，符合JEDEC标准，便于在标准贴装设备上操作，其扁平结构可最大程度减少滚动。该器件有助于满足IEC 61000 - 4 - 2（ESD）、IEC 61000 - 4 - 4（电快速瞬变脉冲群，EFT）和IEC 61000 - 4 - 5（浪涌）要求。
品牌名称: BOURNS
商品型号: CDSOD323-T12C-DSLQ
商品编号: C1976374
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

便携式通信和电信设备制造商对半导体行业提出挑战，要求开发尺寸更小、适用于高速通信速率的电子元件。采用SOD323封装尺寸的瞬态电压抑制二极管，适用于浪涌和静电放电（ESD）保护应用，符合JEDEC标准，便于在标准贴装设备上操作，其扁平结构可最大程度减少滚动。该器件有助于满足IEC 61000 - 4 - 2（ESD）、IEC 61000 - 4 - 4（电快速瞬变脉冲群，EFT）和IEC 61000 - 4 - 5（浪涌）要求。

商品特性

低漏电流：1 nA
双向配置
最大ESD保护能力：30 kV
低电容：典型值3 pF
可替代0805多层压敏电阻（MLV）器件
符合RoHS标准且无卤
符合汽车级AEC - Q101标准的产品

应用领域

汽车领域
通信线路
便携式电子设备

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	12V
	钳位电压	28.3V
	峰值脉冲电流(Ipp)	11A@8/20us
	峰值脉冲功率(Ppp)	350W@8/20us
	击穿电压	13.3V

	属性	参数值
	反向电流(Ir)	1nA
	通道数	单路
	工作温度	-55℃~+150℃@(Tj)
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	3pF
