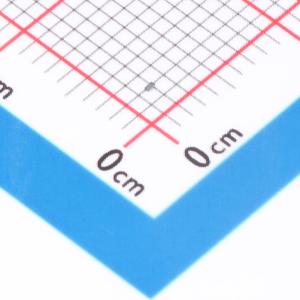

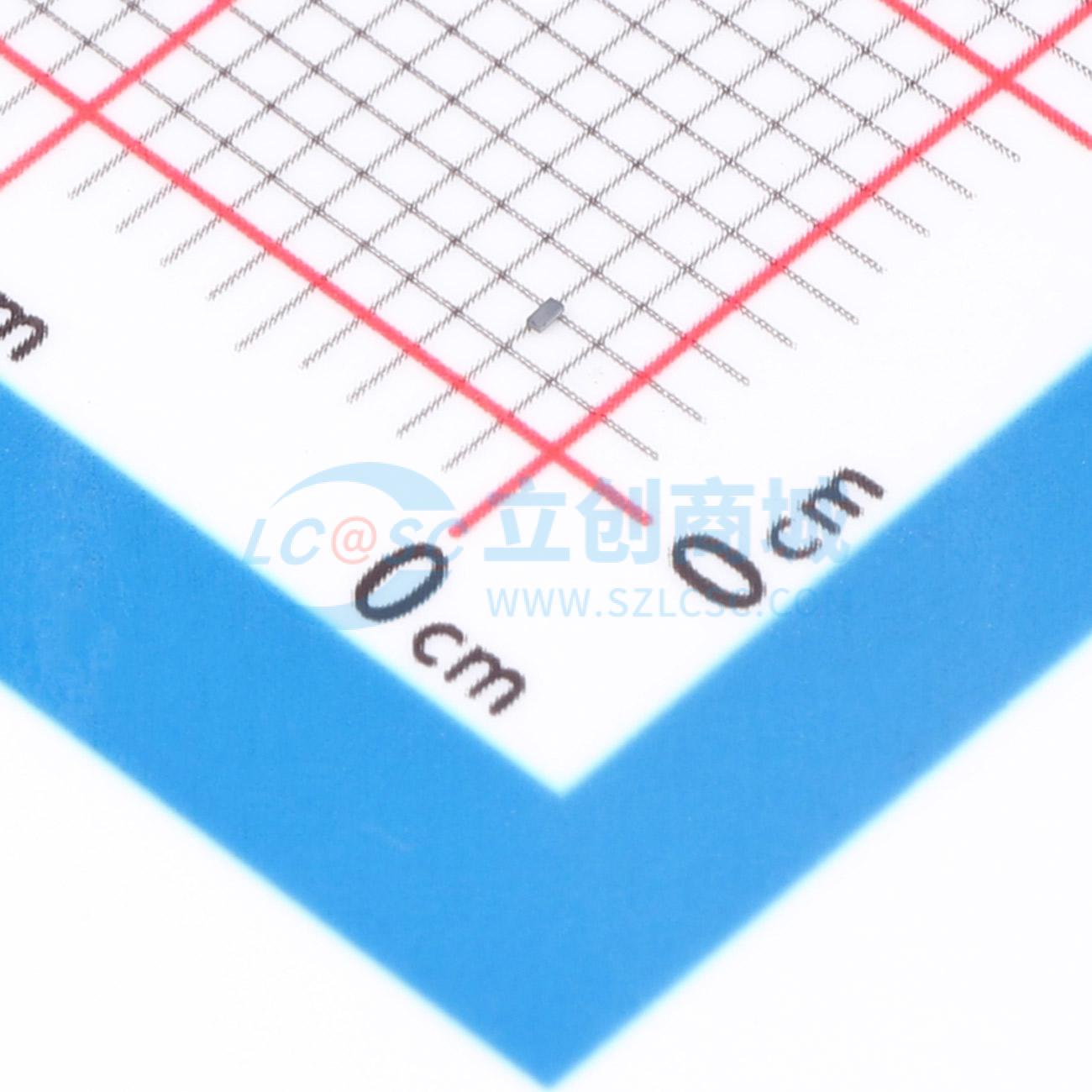

ESD249B1W0201E6327XTSA1
ESD249B1W0201E6327XTSA1
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- ESD249B1W0201E6327XTSA1
- 商品编号
- C1976166
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 23V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 72W@8/20us | |
| 击穿电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 4.2pF |
商品特性
- 静电放电（ESD）/瞬态保护符合以下标准：
- IEC61000-4-2（ESD）：±16 kV（空气放电/接触放电）
- IEC61000-4-4（电快速瞬变脉冲群，EFT）：±2.5 kV / ±50 A（5/50 ns）
- IEC61000-4-5（浪涌）：±3 A（8/20 μs）
- 双向工作电压最高可达：VRWM = ±18 V
- 线路电容：在f = 1 MHz时，CL = 4.2 pF（典型值）
- 钳位电压：在ITLP = 16 A且RDYN = 0.27 Ω（典型值）时，VCL = 23.5 V（典型值）
- 极低的反向电流：IR < 1 nA（典型值）
- 小尺寸贴片封装0201，外形低矮，尺寸为0.58 mmx0.28 mmx0.15 mm
- 双向对称的电流/电压（I/V）特性，便于优化设计/组装
- 无铅（符合RoHS标准）且无卤封装
应用领域
- 用于音频、耳机和人体数字接口中高灵敏度集成电路（IC）/专用集成电路（ASIC）的静电放电保护
- 为小型化现代电子产品提供节省空间和高性能的专用解决方案
