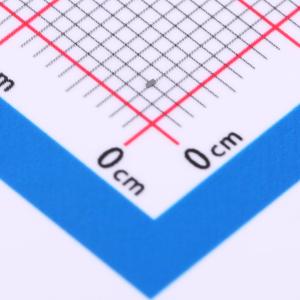

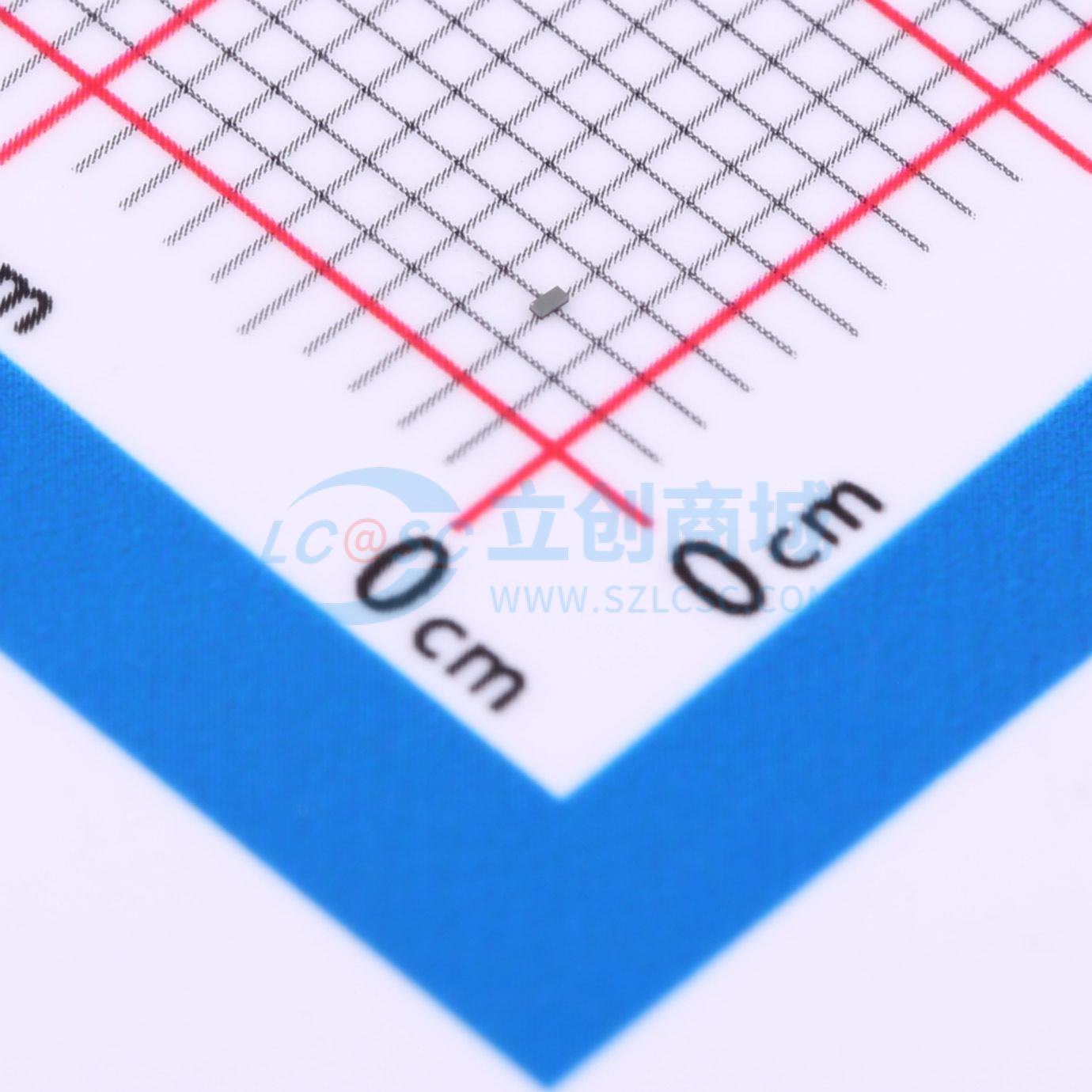

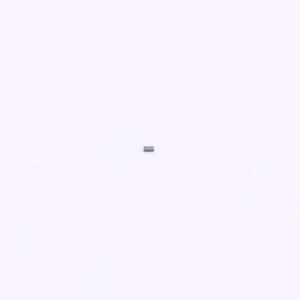

温馨提醒：图片仅供参考，商品以实物为准
ESD128B1W0201E6327XTSA1
双向ESD 13V截止 峰值浪涌电流：2A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款静电放电（ESD）保护器件具有双向对称的电流 - 电压（I/V）特性和出色的钳位性能。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- ESD128B1W0201E6327XTSA1
- 商品编号
- C1976192
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.0205克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 13V | |
| 钳位电压 | 32V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | 45W@8/20us | |
| 击穿电压 | 20V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品概述
这款静电放电（ESD）保护器件具有双向对称的电流 - 电压（I/V）特性和出色的钳位性能。
商品特性
- 依据以下标准提供 ESD/瞬态保护：IEC61000 - 4 - 2（ESD）：±15 kV（空气放电）/ ±15 kV（接触放电）；IEC61000 - 4 - 4（电快速瞬变脉冲群，EFT）：±2 kV / ±40 A（5/50 ns）；IEC61000 - 4 - 5（浪涌）：±2 A（8/20 μs）
- 双向最大工作电压：VWM = ±18 V（交流），±13 V（直流）
- 线路电容：在 f = 1 MHz 时，CL = 0.3 pF
- 钳位电压：在 ITLP = 16 A 且 Rdyn = 0.85 Ω 时，Vcl = 32 V
- 极低的泄漏电流：IL = 1 nA
- 小尺寸贴片（SMD）封装 0201，薄型设计（0.58×0.28×0.15 mm³）
应用领域
- 近场通信（NFC）应用中射频（RF）信号线的 ESD 保护
