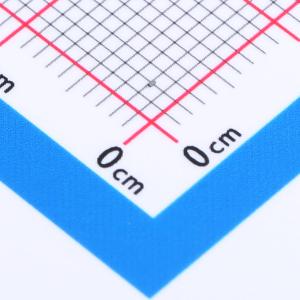

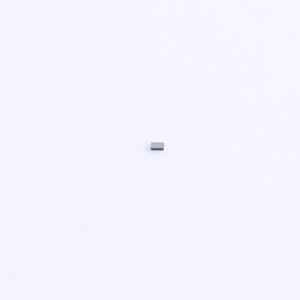

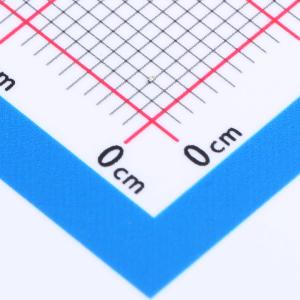

温馨提醒：图片仅供参考，商品以实物为准
ESD202B1CSP01005XTSA1
ESD202B1CSP01005XTSA1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- ESD202B1CSP01005XTSA1
- 商品编号
- C1976211
- 商品封装
- WLL-2-2
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 36W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 6.5pF |
商品概述
这款静电放电（ESD）保护器件具有双向对称的电流-电压（I/V）特性和出色的钳位性能。
商品特性
- 符合以下标准的ESD/瞬态保护：
- IEC61000-4-2（ESD）：±17 kV（空气放电）/ ±15 kV（接触放电）
- IEC61000-4-4（电快速瞬变脉冲群，EFT）：±2 kV / ±40 A（5/50 ns）
- IEC61000-4-5（浪涌）：±3 A（8/20 μs）
- 双向最大工作电压：VWM = ±5.5 V
- 线路电容：在f = 1 MHz时，CL = 6.5 pF
- 钳位电压：在ITLP = 16 A且Rdyn = 0.2 Ω时，Vcl = 13 V
- 极低的泄漏电流：IL = 1 nA
- 小尺寸贴片封装01005，薄型设计（0.43x0.23x0.15 mm³）
应用领域
- 键盘、触摸板、按钮、便捷按键、液晶显示器、摄像头、音频线路
- 移动通信、笔记本电脑、平板电脑、台式电脑、模块（WIFI、指纹识别、闪存）
