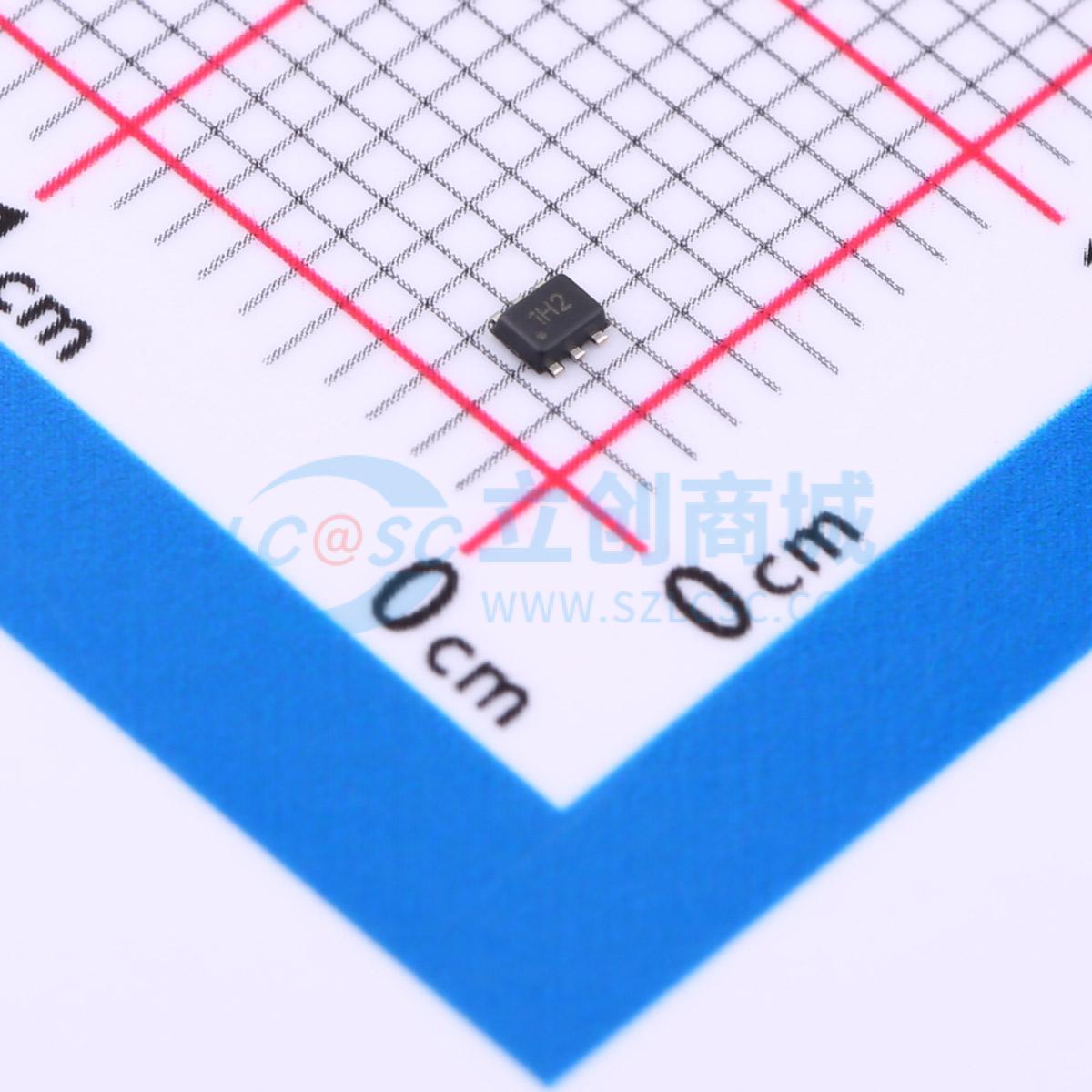

温馨提醒：图片仅供参考，商品以实物为准
SP3006-02XTG
双向ESD 6V截止 峰值浪涌电流：2A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SP3006系列包含超低电容背对背齐纳二极管，用于保护可能遭受破坏性静电放电（ESD）的电子设备高速端口。该坚固的二极管能够安全吸收IEC 61000 - 4 - 2国际标准规定的最高等级（4级，±8KV接触放电）的反复ESD冲击，且性能不会下降。其极低的负载电容使其非常适合保护USB2.0、USB3.0、HDMI和IEEE 1394等高速数据线。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP3006-02XTG
- 商品编号
- C1976180
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 6V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 9V | |
| 反向电流(Ir) | 500nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品概述
SP3006系列包含超低电容的背对背齐纳二极管，用于保护可能遭受破坏性静电放电（ESD）的电子设备高速端口。该坚固的二极管能够在IEC 61000 - 4 - 2国际标准规定的最大级别（4级，±8kV接触放电）下安全吸收反复的ESD冲击，且性能不会下降。其极低的负载电容使其非常适合保护如USB2.0、USB3.0、HDMI和IEEE 1394等高速数据线。
商品特性
- 符合RoHS标准且无铅
- ±8kV接触放电、±15kV空气放电ESD保护（IEC 61000 - 4 - 2）
- 电快速瞬变脉冲群（EFT）保护，IEC 61000 - 4 - 4，40A（5/50ns）
- 雷电保护，IEC 61000 - 4 - 5第2版，2.0A（8/20μs）
- 0.5pF低电容（@VR = 0V）
- 5V时最大漏电流为0.5μA
- 微型SOT563封装（1.6x1.6x0.5mm）节省电路板空间
- 通过AEC - Q101认证
应用领域
-游戏机-LCD/PDP电视-DVD播放器-台式电脑-MP3/PMP播放器-数码相机-机顶盒-智能手机-笔记本电脑-计算机外设
