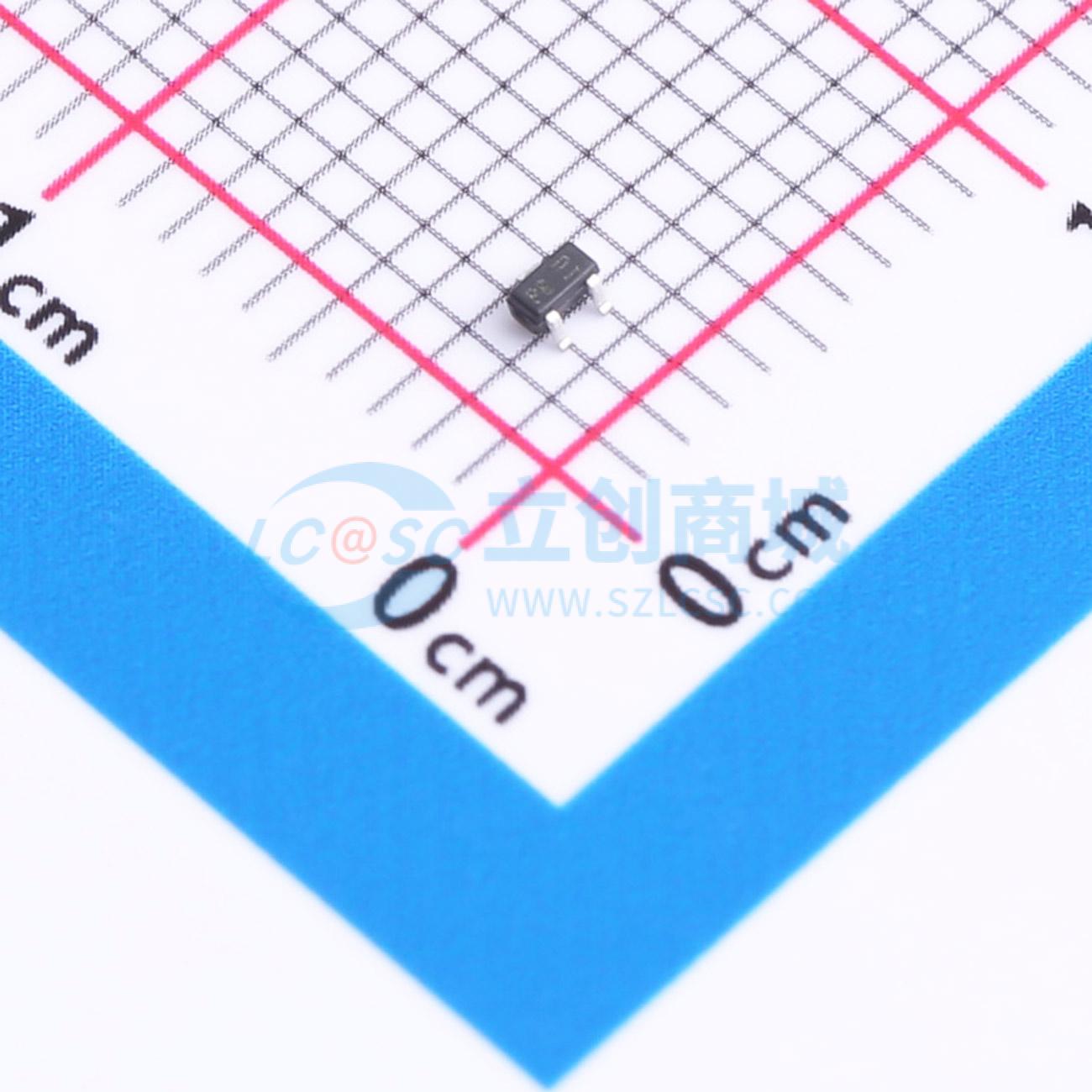

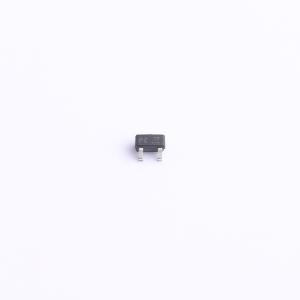

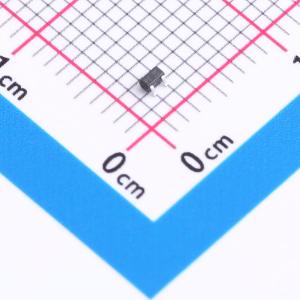

RCLAMP0582B.TCT
TVS 5V截止 峰值浪涌电流：15A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RClamp 0582B瞬态电压抑制器专为保护连接到高速数据和传输线路的敏感元件而设计，可防止其受到由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。RClamp 0582B具有高脉冲峰值电流能力（I_PP = 15A，t >= 8/20μs），适用于需要进行高浪涌抗扰度测试的应用。其最大电容仅为1.2pF（引脚1或2至引脚3）。该器件可满足IEC 61000 - 4 - 2标准的静电抗扰度要求（空气放电±30kV，接触放电±25kV）。每个器件可配置为保护1条双向线路或两条单向线路。这些器件采用小型SC - 75（SOT - 523）封装，具有无铅、雾锡表面处理。它们兼容无铅和SnPb组装工艺。小尺寸、低电容和高浪涌保护水平的结合，使其成为保护USB 2.0、低压差分信号（LVDS）和视频接口的灵活解决方案。
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP0582B.TCT
- 商品编号
- C1976291
- 商品封装
- SOT-523
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 15A | |
| 峰值脉冲功率(Ppp) | 300W | |
| 击穿电压 | 11V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+105℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1.2pF |
商品概述
RClamp 0582B瞬态电压抑制器专为保护连接到高速数据和传输线路的敏感元件而设计，可防止其受到由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。 RClamp 0582B具有高脉冲峰值电流能力（I_PP = 15A，t >= 8/20μs），适用于需要进行高浪涌抗扰度测试的应用。其最大电容仅为1.2pF（引脚1或2至引脚3）。该器件可满足IEC 61000 - 4 - 2标准的静电抗扰度要求（空气放电±30kV，接触放电±25kV）。每个器件可配置为保护1条双向线路或两条单向线路。 这些器件采用小型SC - 75（SOT - 523）封装，具有无铅、雾锡表面处理。它们兼容无铅和SnPb组装工艺。小尺寸、低电容和高浪涌保护水平的结合，使其成为保护USB 2.0、低压差分信号（LVDS）和视频接口的灵活解决方案。
商品特性
- 高速数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）标准，空气放电±30kV，接触放电±25kV
- 符合IEC 61000 - 4 - 4（EFT）标准，40A（5/50ns）
- 最多可保护两条I/O线路
- 低电容（<1.2pF）
- 高浪涌能力：15A（tp = 8/20μs）
- 低泄漏电流和钳位电压
- 低工作电压：5.0V
- 固态硅雪崩技术
应用领域
- USB 2.0
- 视频线路
- LVDS线路
- 网络设备
