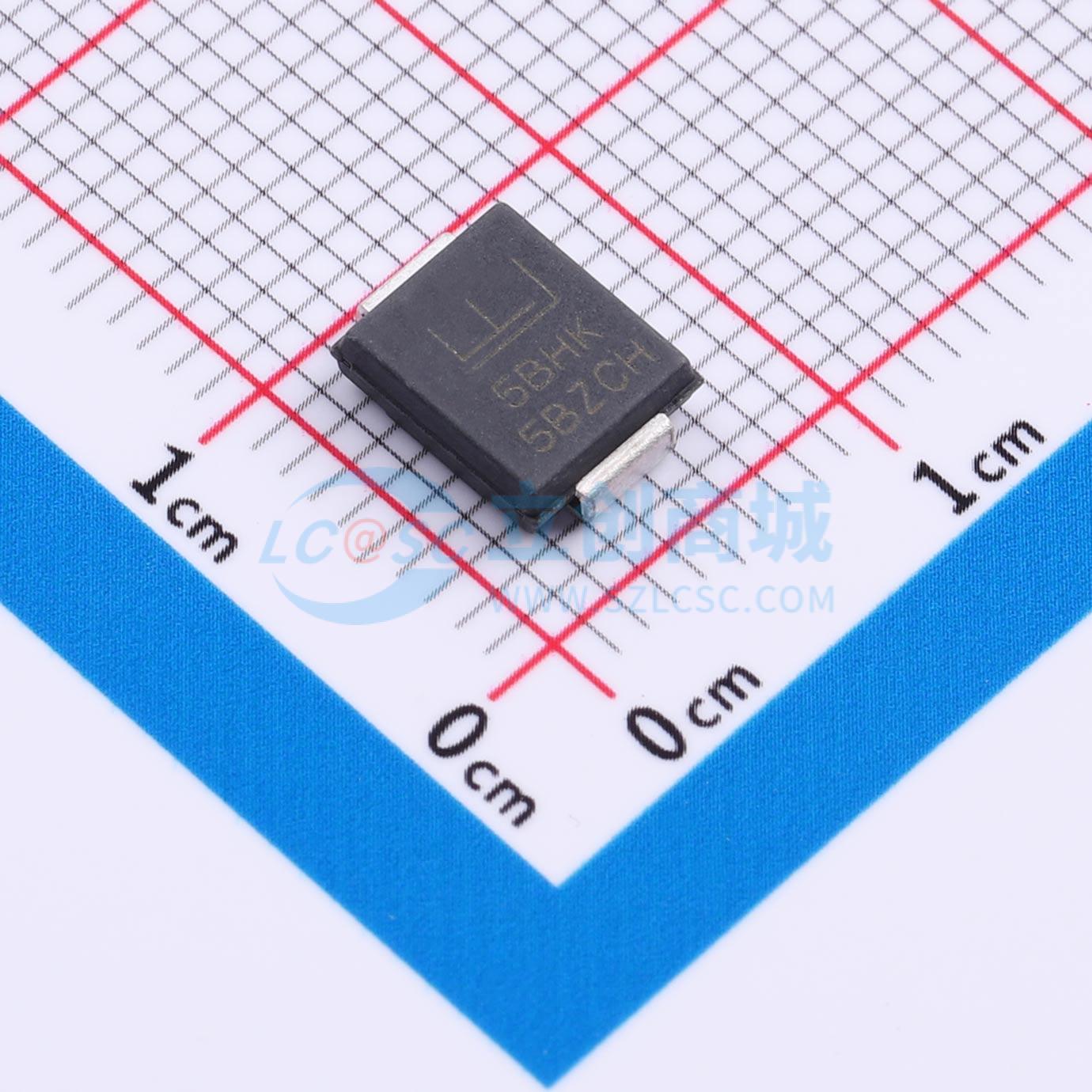

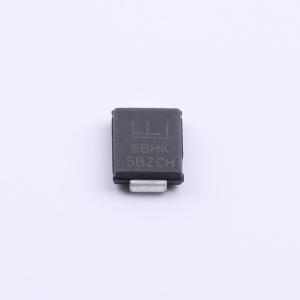

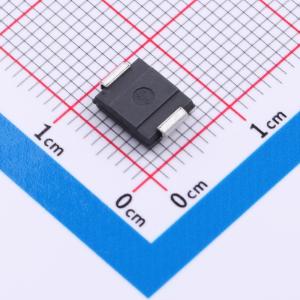

5.0SMDJ130CA
反向截止电压(Vrwm) 130.0 击穿电压(V) 144
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- 5.0SMDJ130CA
- 商品编号
- C1976079
- 商品封装
- DO-214AB(SMCJ)
- 包装方式
- 编带
- 商品毛重
- 0.431667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 130V | |
| 钳位电压 | 209V | |
| 峰值脉冲电流(Ipp) | 24A | |
| 峰值脉冲功率(Ppp) | 5kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 144V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
5.0SMDJ系列专为保护敏感电子设备免受雷击及其他瞬态电压事件引发的电压瞬变影响而设计。
商品特性
- 在10/1000μs波形下，具有5000W的峰值脉冲功率能力，重复率（占空比）：0.01%
- SMD薄型表面贴装封装，可最小化PCB占用空间
- 典型故障模式为因电压或电流超出规定值而短路
- 根据JEDEC JESD201A的表4a和4c进行晶须测试
- IEC 61000 - 4 - 2 ESD 30kV（空气）、30kV（接触）
- 依据IEC 61000 - 4 - 2对数据线进行ESD保护
- 依据IEC 61000 - 4 - 4对数据线进行EFT保护
- 内置应力释放结构
- 玻璃钝化芯片结
- 快速响应时间：从0V到最小击穿电压（BV min）通常小于1.0ps
- 出色的钳位能力
- 低增量浪涌电阻
- 当最小击穿电压（VBR min）> 22V时，典型反向电流（IR）小于5μA
- 保证高温回流焊接：260℃/40秒
- 结温（TJ）下的击穿电压（VBR）= 25℃时的击穿电压（VBR@25℃）×（1 + 温度系数（αT）×（结温（TJ） - 25））
- UL认可的化合物，符合V - 0阻燃等级
- 根据J - STD - 020，满足MSL 1级，无铅最高峰值温度为260℃
- 雾锡无铅电镀
- 无卤且符合RoHS标准
- 无铅E3表示二级互连无铅，端子表面处理材料为锡（Sn）（IPC/JEDEC J - STD609A.01）
- 作为隔离环路电路保护器，获得UL 497B认可
应用领域
- TVS器件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线及其他易受影响电路的保护。
