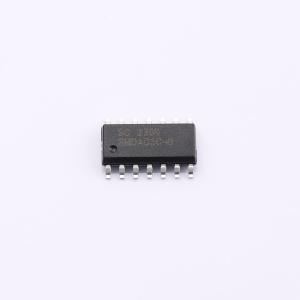

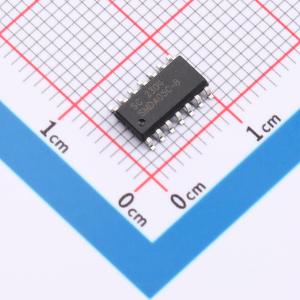

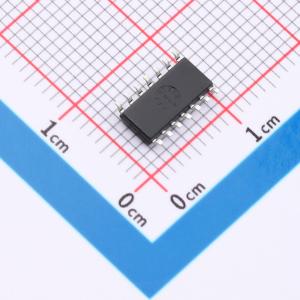

SMDA05C-8.TBT
SMDA05C-8.TBT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- SEMTECH
- 商品型号
- SMDA05C-8.TBT
- 商品编号
- C1975997
- 商品封装
- SO-14
- 包装方式
- 编带
- 商品毛重
- 0.6375克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.8V | |
| 峰值脉冲电流(Ipp) | 17A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 300W | |
| 击穿电压 | 6V | |
| 类型 | TVS |
商品概述
SMDAxxC - 8系列瞬态电压抑制器旨在保护连接到数据和传输线路的组件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的电压浪涌影响。 TVS二极管具有高浪涌能力、低工作电压和箝位电压以及快速响应时间的特点。这使其非常适合用作敏感半导体组件的板级保护。SMDAxxC - 8旨在为多条数据线和I/O端口提供瞬态抑制。低矮的SO - 14封装设计允许用户用一个封装保护多达八条数据和I/O线路。它们是双向器件，可用于正常工作电压高于和低于地电位的线路（即 - 12V至 + 12V）。 SMDAxxC - 8 TVS二极管阵列将满足IEC 61000 - 4 - 2（原IEC 801 - 2）4级“人体模型”的空气和接触放电浪涌要求。
商品特性
- 数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气）、±8kV（接触）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）；IEC 61000 - 4 - 5（雷击）12A（8/20μs）
- 小型SO - 14表面贴装封装
- 保护八条I/O线路
- 工作电压：5V、12V、15V和24V
- 低泄漏电流
- 低工作电压和箝位电压
- 固态硅雪崩技术
应用领域
- RS - 232和RS - 422数据线
- 基于微处理器的设备
- 局域网/广域网设备
- 机顶盒
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
- 外围设备
- 串行和并行端口
