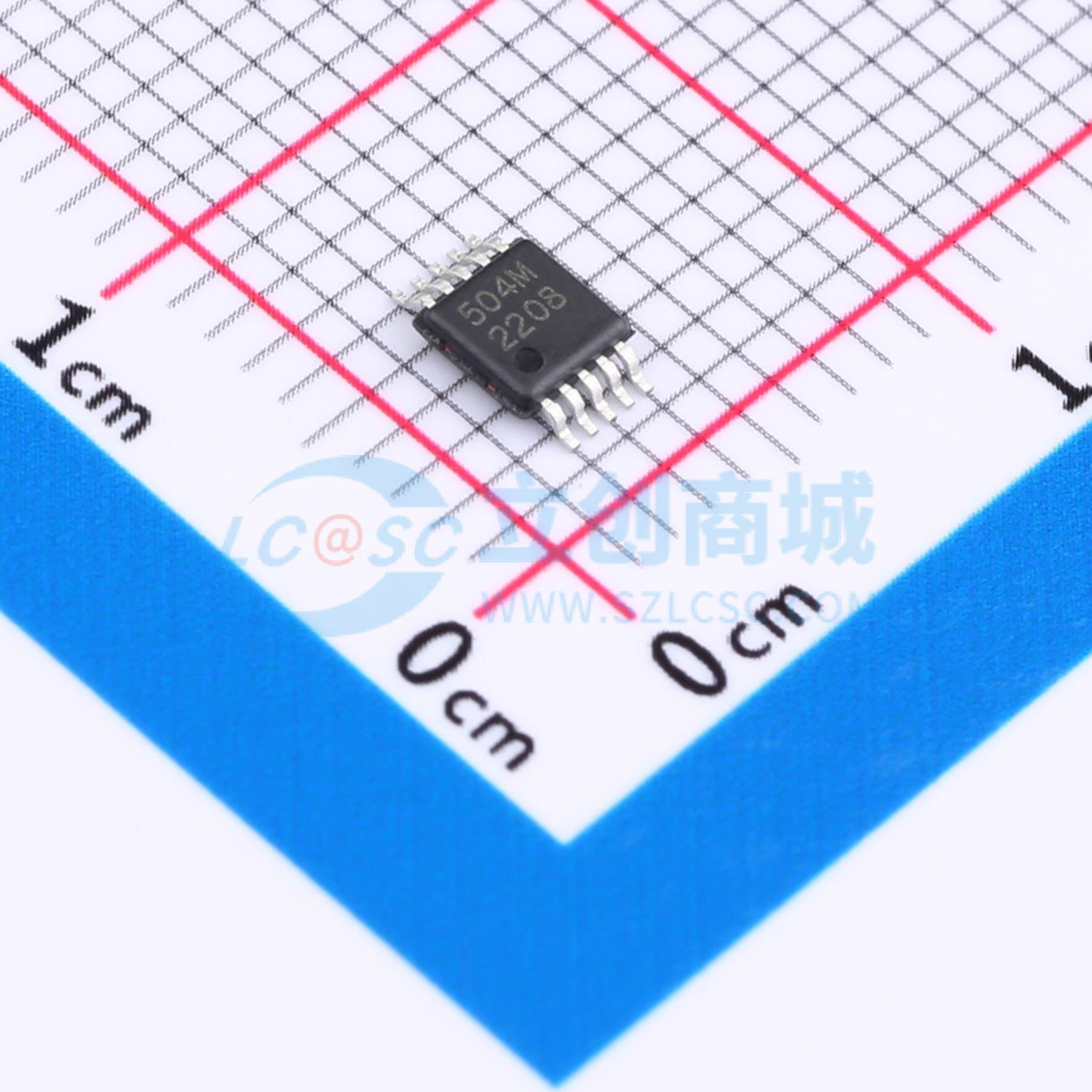

温馨提醒：图片仅供参考，商品以实物为准

RCLAMP0504M.TBT

单向TVS 5V截止峰值脉冲电流：12A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RailClamps是浪涌额定二极管阵列，旨在保护高速数据接口。RClamp系列专门设计用于保护连接到数据和传输线路的敏感组件，使其免受由ESD（静电放电）、EFT（电快速瞬变）和雷击引起的过电压影响。RClamp系列器件的独特设计是在单个封装中集成了四个浪涌额定、低电容导向二极管和一个TVS二极管。在瞬态条件下，导向二极管将瞬态电流引导至电源线的正端或接地。内部TVS二极管可防止电源线上出现过电压，保护任何下游组件。RClampTM0504M的典型电容低至3pF，在高达1GHz的频率下几乎无插入损耗。这使得该器件非常适合保护高速数据线，如USB 2.0、Firewire和DVI接口。RClamp0504M允许走线直接穿过器件，便于布局。这种易于布局的特性，再加上RClamp0504M的低电容和钳位电压，使其成为保护四条高速线路的首选。低电容阵列配置使用户能够保护四条高速数据或传输线路。低电感结构可最大程度减少大电流浪涌期间的电压过冲。它们可用于满足IEC 61000 - 4 - 2标准4级（15kV空气放电、8kV接触放电）的ESD抗扰度要求。
品牌名称: SEMTECH
商品型号: RCLAMP0504M.TBT
商品编号: C1975900
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

商品概述

RailClamps是浪涌额定二极管阵列，旨在保护高速数据接口。RClamp系列专门设计用于保护连接到数据和传输线路的敏感组件，使其免受由ESD（静电放电）、EFT（电快速瞬变）和雷击引起的过电压影响。 RClamp系列器件的独特设计是在单个封装中集成了四个浪涌额定、低电容导向二极管和一个TVS二极管。在瞬态条件下，导向二极管将瞬态电流引导至电源线的正端或接地。内部TVS二极管可防止电源线上出现过电压，保护任何下游组件。 RClampTM0504M的典型电容低至3pF，在高达1GHz的频率下几乎无插入损耗。这使得该器件非常适合保护高速数据线，如USB 2.0、Firewire和DVI接口。 RClamp0504M允许走线直接穿过器件，便于布局。这种易于布局的特性，再加上RClamp0504M的低电容和钳位电压，使其成为保护四条高速线路的首选。低电容阵列配置使用户能够保护四条高速数据或传输线路。低电感结构可最大程度减少大电流浪涌期间的电压过冲。它们可用于满足IEC 61000 - 4 - 2标准4级（15kV空气放电、8kV接触放电）的ESD抗扰度要求。

商品特性

高速数据线ESD保护，符合IEC 61000 - 4 - 2（ESD）15kV（空气放电）、8kV（接触放电）；IEC 61000 - 4 - 5（雷击）12A（8/20µs）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）
带内部TVS二极管的浪涌额定二极管阵列
小封装节省电路板空间
保护四条I/O线和一条Vcc线
低电容：典型值3pF
低钳位电压
低工作电压：5.0V
固态硅雪崩技术

应用领域

数字视频接口（DVI）
10/100/1000以太网
显示器和平板显示器
笔记本电脑
高清多媒体接口（HDMI）
USB 2.0电源和数据线保护
IEEE 1394 Firewire端口
投影电视

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	25V
	峰值脉冲电流(Ipp)	12A@8/20us
	峰值脉冲功率(Ppp)	300W@8/20us
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	5uA
	通道数	四路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	3pF
